En el panorama de la ingeniería moderna, la eficiencia no se trata solo de potencia, sino de adaptabilidad. Uno de los desafíos más recurrentes en edificios residenciales, centros comerciales y complejos industriales en ciudades como Guayaquil o Quito es el mantenimiento de una presión constante en redes de distribución extensas. Tradicionalmente, este problema se resolvía con bombas de superficie ruidosas y voluminosas. Sin embargo, la alianza entre Grupo Inducom y Ebara ha introducido un cambio de paradigma: el uso de bombas sumergibles multietapas (tipo lapicero) instaladas de forma horizontal en reservorios como sistemas de presión o «Booster».
Este enfoque no solo optimiza el espacio, sino que redefine la fiabilidad del suministro hídrico bajo condiciones de alta demanda.
La Versatilidad de la Tecnología Multietapa
Una bomba tipo lapicero es, esencialmente, una serie de bombas pequeñas conectadas en un mismo eje. Cada etapa (compuesta por un impulsor y un difusor) tiene la misión de incrementar la presión del fluido de manera incremental. Al finalizar el recorrido por todas las etapas, el agua sale con la energía necesaria para vencer grandes alturas o pérdidas por fricción en tuberías kilométricas.

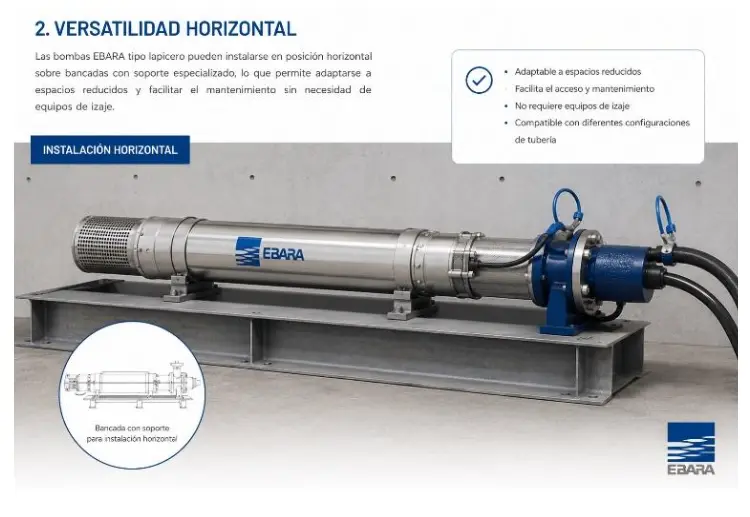

Ventajas de la Instalación Horizontal en Reservorios:
- Aislamiento Acústico Natural: Al operar sumergida, el agua actúa como una barrera sónica, eliminando la contaminación auditiva en edificios.
- Espacio Libre de Obstáculos: Se elimina la necesidad de grandes cuartos de máquinas, permitiendo que la infraestructura de superficie se utilice para otros fines comerciales o logísticos.
- Seguridad y Hermeticidad: Al ser un equipo diseñado para estar bajo el agua, los riesgos de inundación en el cuarto de bombas (que destruirían un motor de superficie) son inexistentes.
Imagen referencial. La configuración final puede variar según el modelo de bomba, accesorios y condiciones de instalación
El Desafío Técnico: El Enigma del NPSH
A pesar de sus beneficios, instalar una bomba diseñada para la verticalidad de un pozo en una posición horizontal dentro de un tanque presenta un obstáculo crítico: el NPSH (Net Positive Suction Head) o Carga de Succión Neta Positiva.
En un pozo profundo, la bomba tiene metros de columna de agua sobre ella, lo que garantiza que el líquido entre con fuerza suficiente a la succión. En un reservorio horizontal, el nivel del agua puede bajar peligrosamente. Si la presión en la entrada de la bomba cae por debajo de la presión de vapor del líquido, se forman burbujas de vapor que colapsan violentamente al avanzar hacia zonas de mayor presión. Este fenómeno se llama cavitación.

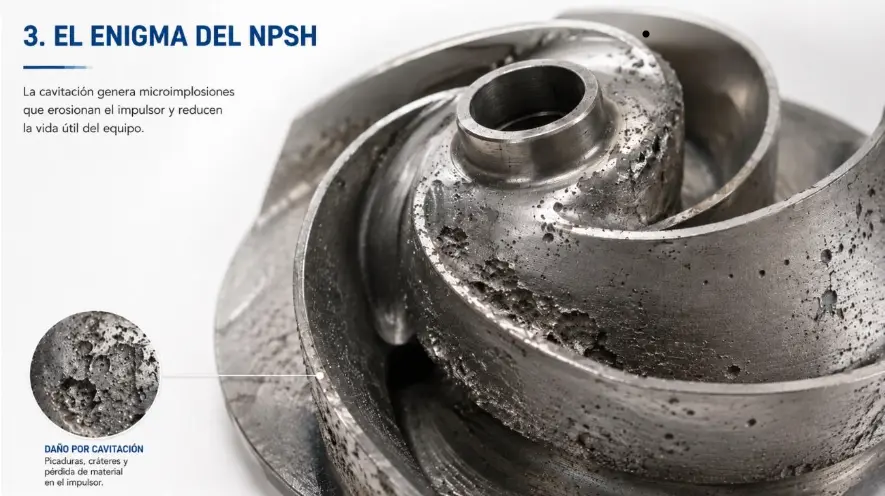

Consecuencias de la Cavitación:
- Erosión del Metal: Las implosiones de las burbujas pican el acero inoxidable de los impulsores.
- Vibración y Ruido: El equipo suena como si estuviera bombeando piedras, lo que destruye los rodamientos y sellos.
- Pérdida de Rendimiento: La bomba deja de entregar el caudal y la presión para los que fue diseñada.

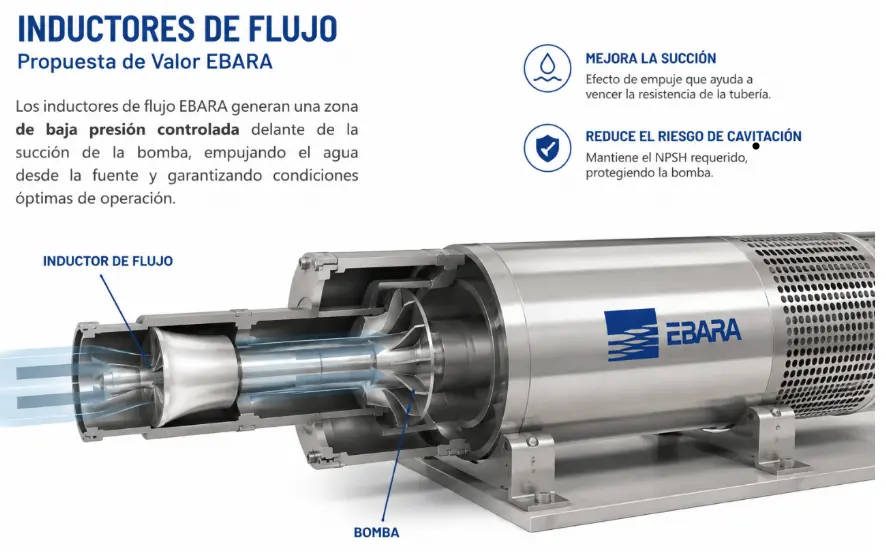

La Solución de Máximo Impacto: Inductores de Flujo
Para resolver el problema del NPSH en aplicaciones horizontales, Ebara propone una pieza de ingeniería excepcional: el Inductor de Flujo.
Imagina que a la succión de tu bomba multietapa le añadimos una «etapa previa» especializada. El inductor es un impulsor de flujo axial que funciona como un acelerador de baja presión. Su función no es elevar el agua a grandes alturas, sino «empujar» el líquido hacia la primera etapa de la bomba, compensando la falta de profundidad del tanque.
El valor real: Si una bomba requiere 12 o 15 metros de NPSH para operar (algo imposible en un tanque de 3 metros de altura), el inductor de flujo reduce ese requerimiento a apenas 8 o 9 metros. Esto permite que el sistema opere de forma segura incluso cuando el reservorio está en sus niveles mínimos, garantizando un suministro ininterrumpido sin dañar la hidráulica del equipo.
Imagen referencial. El diseño y configuración del inductor pueden variar según el modelo de bomba y la aplicación.

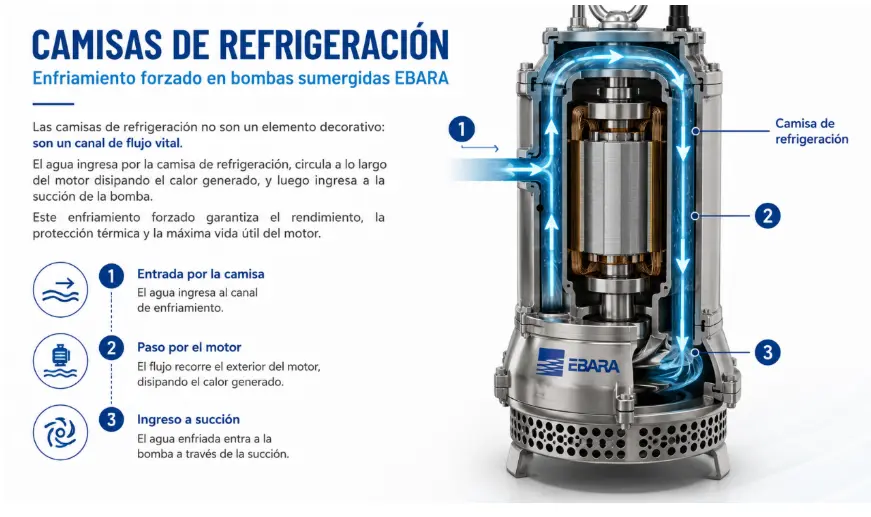

Refrigeración Forzada: La Camisa de Enfriamiento
Otro factor que Inducom enfatiza es que los motores sumergibles están diseñados para ser enfriados por el agua que fluye a su alrededor. En un pozo, el espacio estrecho obliga al agua a pasar rápido por el motor. En un tanque amplio, el agua está «quieta».
Para evitar que el motor se queme por sobrecalentamiento, se instala una camisa de refrigeración. Este cilindro rodea el motor y obliga a que toda el agua que la bomba succiona pase primero a alta velocidad sobre la carcasa del motor. Esto asegura que, incluso en funcionamiento continuo de 24 horas, la temperatura del motor se mantenga dentro de los límites seguros.
Imagen referencial. El sistema de enfriamiento y el recorrido del flujo pueden variar según el modelo EBARA y las condiciones de instalación.
Conclusión: Consultoría Especializada con Inducom
El diseño de un sistema Booster no es una tarea de catálogo, es una labor de consultoría técnica. En Grupo Inducom, no solo suministramos la tecnología de Ebara; realizamos el cálculo preciso del NPSH disponible vs. requerido, diseñamos la bancada horizontal y aseguramos que cada inductor de flujo esté calibrado para la aplicación específica.
Ya sea para un complejo industrial que requiere presión constante en su línea de producción o un edificio de gran altura, nuestras soluciones multietapas horizontales representan la cúspide de la eficiencia energética y la durabilidad.
