Para los equipos de mantenimiento y automatización, entender qué dispositivo cumple cada rol es la clave para mejorar la seguridad, el diagnóstico y la continuidad operativa.
-
Los 4 Pilares de la Protección Eléctrica
No todos los dispositivos de protección cumplen la misma función. A continuación, diferenciamos los elementos esenciales que deben integrar un tablero de bombeo profesional:

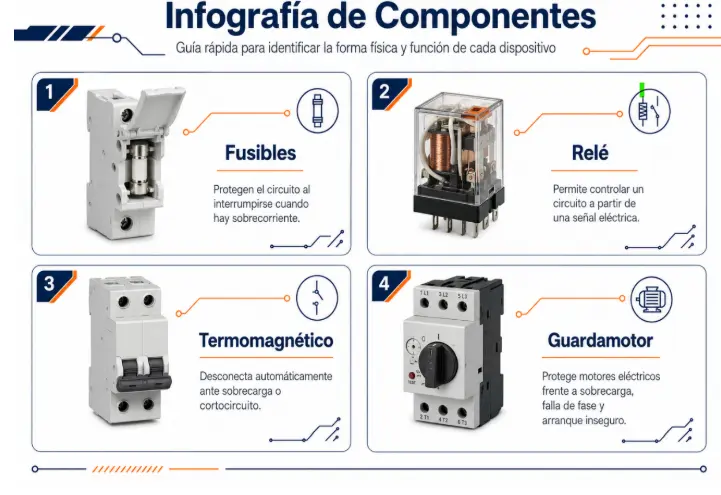

#01 Fusibles: La Respuesta Rápida
- Función: Protegen principalmente frente a cortocircuitos.
- Punto Clave: Poseen un alto poder de corte y respuesta inmediata.
- Limitación: Son elementos de un solo uso y no reemplazan la protección por sobrecarga del motor.
#02 Relé Térmico: El Escudo del Motor
- Función: Protege al motor contra sobrecargas sostenidas (sobrecorriente), evitando el sobrecalentamiento de los bobinados.
- Operación: Actúa por el efecto térmico asociado a la corriente y normalmente trabaja junto a un contactor, que es el encargado de abrir el circuito cuando el relé dispara.
#03 Interruptor Termomagnético: Protección del Cableado
- Función: Su enfoque principal es la protección del circuito eléctrico (instalación y cableado) frente a sobrecargas y cortocircuitos.
- Punto Técnico: Se confunde frecuentemente con la protección del motor, pero su diseño está orientado a evitar incendios y daños en la infraestructura eléctrica de la planta.
#04 Guardamotor: La Solución Integral
- Función: Es un dispositivo de protección específica para motores que combina funciones térmicas y magnéticas.
- Ventaja: Permite un ajuste de corriente preciso y está diseñado para soportar el comportamiento operativo del motor, incluyendo los picos de arranque.
Imagen referencial: Los componentes mostrados son ejemplos visuales para facilitar su identificación. La apariencia puede variar según marca, modelo y aplicación.
-
El Error de Diagnóstico más Común en Campo

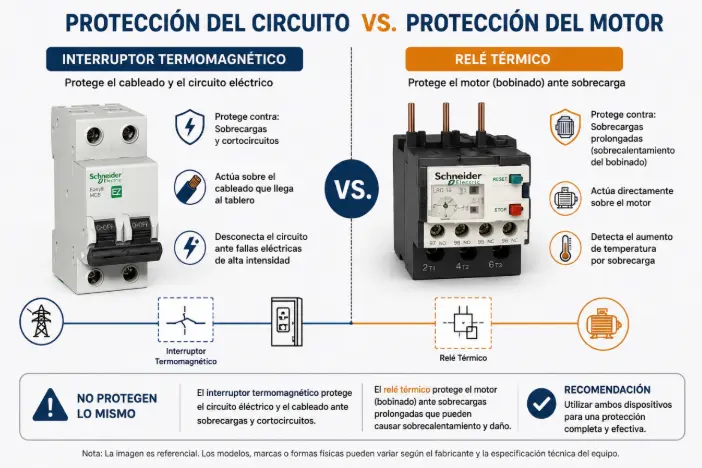

El punto técnico donde más fallan los procesos de estandarización es la confusión entre el termomagnético y el relé térmico. En Inducom, enfatizamos este criterio:
- El interruptor termomagnético protege la instalación.
- El relé térmico protege la integridad del motor.
- El guardamotor integra protección con ajuste fino, siempre que esté correctamente calibrado según la placa del motor.
Nota: Imagen referencial con fines educativos. La marca mostrada no se responsabiliza por el contenido ni por el uso de esta representación gráfica.
- Sensores Específicos para Bombas Sumergibles
Más allá de la protección eléctrica tradicional, las bombas de alta demanda de Ebara requieren sensores internos que monitoreen condiciones que el tablero eléctrico externo no puede ver:
- Sondas Térmicas: Insertadas en el bobinado, detienen la bomba si la temperatura del motor supera los 40°C.
- Sensores de Humedad (Tipo Boya): Ubicados en la cámara de aceite, detectan filtraciones de agua antes de que el líquido llegue al estator.
- Relés de Fuga: Componentes en el tablero que interpretan la señal de los sensores internos y activan la parada de emergencia.
- ¿Qué combinación elegir para su proyecto?
La elección entre un guardamotor o un sistema de termomagnético + relé térmico depende de la complejidad de la automatización y el presupuesto de mantenimiento. Mientras que el guardamotor ofrece una solución compacta y específica, la combinación con relé térmico permite una integración más flexible con contactores y sistemas de telemetría.
En Grupo Inducom, asesoramos a nuestros clientes en la estandarización de sus tableros para que cada disparo de protección sea una oportunidad de diagnóstico y no una parada por falla catastrófica.
