En el sector industrial y municipal, el costo de una bomba no es el valor que figura en la factura de compra; es la suma de su precio de adquisición más los costos de energía y, crucialmente, los costos de mantenimiento durante su vida útil. Cuando una bomba sumergible falla en un pozo de aguas negras, el procedimiento tradicional es lento, costoso y peligroso. El sistema de Autoacoplamiento o QDC (Quick Discharge Connector) de Ebara surge como la solución definitiva para optimizar la logística de mantenimiento, garantizando que el equipo regrese a la operación en el menor tiempo posible.
Instalación Fija vs. Móvil: Una Comparativa Estratégica
Para entender el valor del QDC, primero debemos analizar el método tradicional de instalación fija y por qué está quedando obsoleta en aplicaciones de alta demanda.

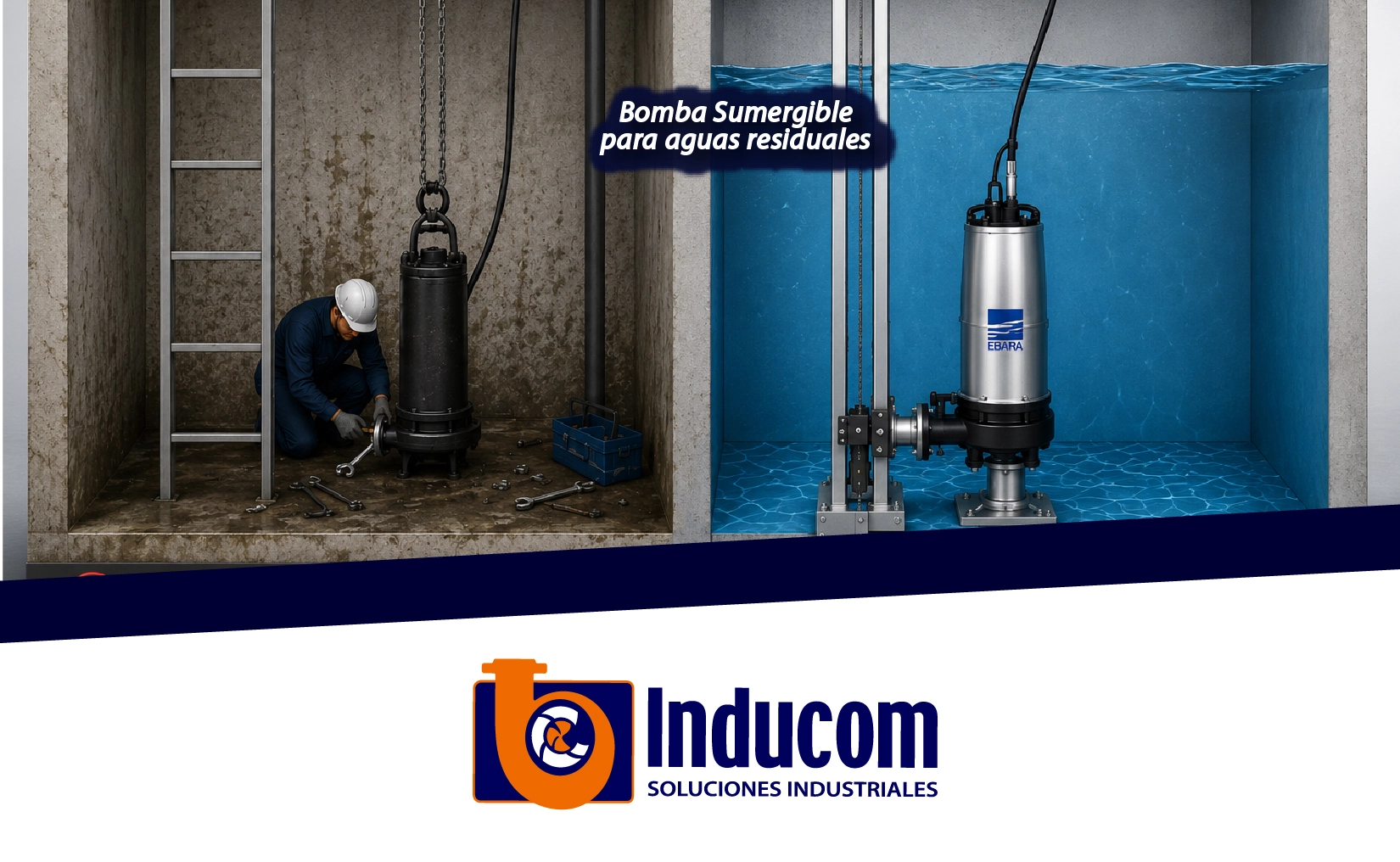

La Instalación Fija: El Riesgo de la Inmovilidad
En una instalación fija, la bomba se atornilla directamente a la tubería de descarga en el fondo del tanque.
- El Problema del Acceso: Si la bomba sufre un atascamiento por fibras o sólidos, el operario debe vaciar completamente el tanque para poder desatornillarla.
- Tiempos de Parada: El proceso de vaciado, limpieza del fondo y desmontaje puede tomar horas o incluso días, deteniendo procesos críticos de la planta.
- Costos Operativos: Requiere más personal y herramientas especializadas dentro del pozo, lo que eleva el presupuesto de mantenimiento.
La Instalación con QDC: Agilidad y Precisión
El sistema de autoacoplamiento permite que la bomba se desplace verticalmente a través de tubos guía.
- Conexión Automática: Al bajar la bomba, esta se acopla a la base por gravedad, utilizando el peso del equipo para sellar la descarga de forma hermética.
- Extracción en Minutos: No hay pernos que soltar en el fondo; basta con elevar la bomba mediante una cadena desde la superficie.

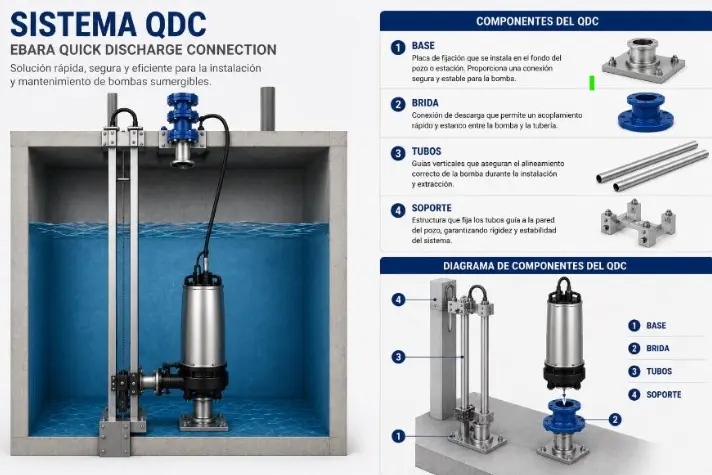

Imagen referencial. Componentes y configuración sujetos al diseño del proyecto
Propuesta de Valor: Rentabilidad y Seguridad Laboral
La implementación de sistemas QDC en los proyectos de Inducom no es un lujo, es una decisión de rentabilidad a largo plazo basada en dos ejes fundamentales:
-

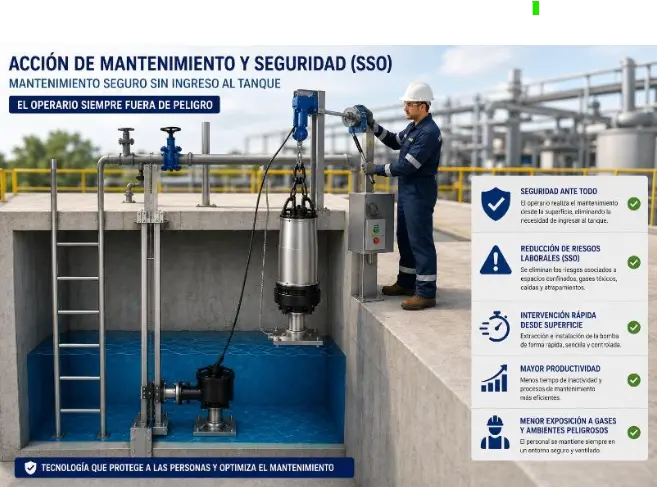

Reducción de Riesgos Laborales (SSO)
El mantenimiento de aguas negras es inherentemente peligroso debido a la presencia de gases tóxicos y patógenos.
- Eliminación del Ingreso a Pozos: Con el QDC, el operario nunca tiene que bajar al tanque. Toda la maniobra de inspección se realiza desde la superficie, eliminando riesgos de asfixia o infecciones biológicas.
- Ergonomía: El uso de polipastos y cadenas para elevar el equipo reduce las lesiones por esfuerzo físico en comparación con el manejo manual de tuberías pesadas.
-
Optimización de Tiempos y Procesos
En una industria, cada minuto de parada equivale a pérdida de dinero.
- Inspección Preventiva: Debido a que es tan fácil sacar la bomba, el personal de mantenimiento puede realizar inspecciones visuales del impulsor y del aceite con mayor frecuencia, evitando fallas catastróficas.
- Tanque Lleno: A diferencia de la instalación fija, con el QDC no es necesario vaciar el reservorio. La bomba puede ser retirada e instalada nuevamente mientras el pozo sigue operativo.
Imagen referencial. Componentes y configuración sujetos al diseño del proyecto
Componentes del Sistema QDC de Ebara
Para asegurar un «Máximo Impacto», el sistema de autoacoplamiento se compone de elementos de alta resistencia diseñados para soportar la corrosión química de las aguas servidas:
- Base Soporte: Anclada permanentemente al fondo del tanque, conectada a la tubería de descarga principal.
- Brida de Acoplamiento: Una pieza que se atornilla a la descarga de la bomba y se desliza por los tubos.
- Tubos Guía: Tubos de acero inoxidable que aseguran que la bomba baje en la trayectoria exacta hacia la base.
- Soporte Superior: Fija los tubos guía a la parte superior del pozo para mantener la alineación.
Aplicaciones Recomendadas
Aunque el QDC es beneficioso en casi cualquier entorno, es estrictamente necesario en:
- Estaciones de Bombeo Municipales: Donde el flujo es constante y las paradas son inaceptables.
- Plantas de Tratamiento de Aguas Residuales (PTAR): Donde la carga de sólidos es tan alta que los atascamientos son una posibilidad semanal.
- Minería e Industria Pesada: Donde las bombas suelen ser de gran tamaño y potencia, haciendo imposible su manejo manual.
Conclusión: La Inversión que se Paga Sola
Elegir un sistema de autoacoplamiento es elegir tranquilidad operativa. En Inducom, asesoramos a nuestros clientes para que vean más allá del costo inicial del herraje. La facilidad de mantenimiento, la seguridad de sus trabajadores y la rapidez en la respuesta ante emergencias convierten al QDC en el aliado estratégico de cualquier planta moderna que utilice tecnología Ebara.
¿Te gustaría que diseñemos el esquema de instalación para una de tus estaciones de bombeo actuales?
