En la ingeniería hidráulica profesional, existe una realidad que a menudo se ignora en la obra: muchos sistemas no empiezan a degradarse por la bomba, sino en la línea de succión. Es un error recurrente seleccionar un equipo de alta gama y subestimar el diseño de la tubería que lo alimenta. Cuando el flujo llega de forma deficiente, incluso la mejor tecnología japonesa de Ebara se vuelve ineficiente y vulnerable.
Succión en sistemas de bombeo
Una succión bien resuelta no depende únicamente del diámetro de la tubería; depende estrictamente de la calidad y estabilidad con la que el flujo ingresa al equipo.
-
El Costo de una Succión Incorrecta
Cuando se incorporan cambios bruscos de dirección o un exceso de accesorios antes de la entrada de la bomba, se desencadena una serie de fallas en cadena:
- Pérdida de Carga Excesiva: Cada codo o reducción inadecuada aumenta la fricción ($h_f$), reduciendo la energía del fluido antes de ser procesado.
- Turbulencia e Inestabilidad: El flujo llega «agitado», lo que impide que el impulsor trabaje de forma equilibrada.
- Caída de Presión en la Entrada: Una presión de entrada baja es el precursor directo del peor enemigo de la bomba: la cavitación.
- Diseño de «Máximo Impacto»: La Succión Correcta
Para garantizar la continuidad operativa, Inducom promueve una configuración técnica basada en tres pilares fundamentales:

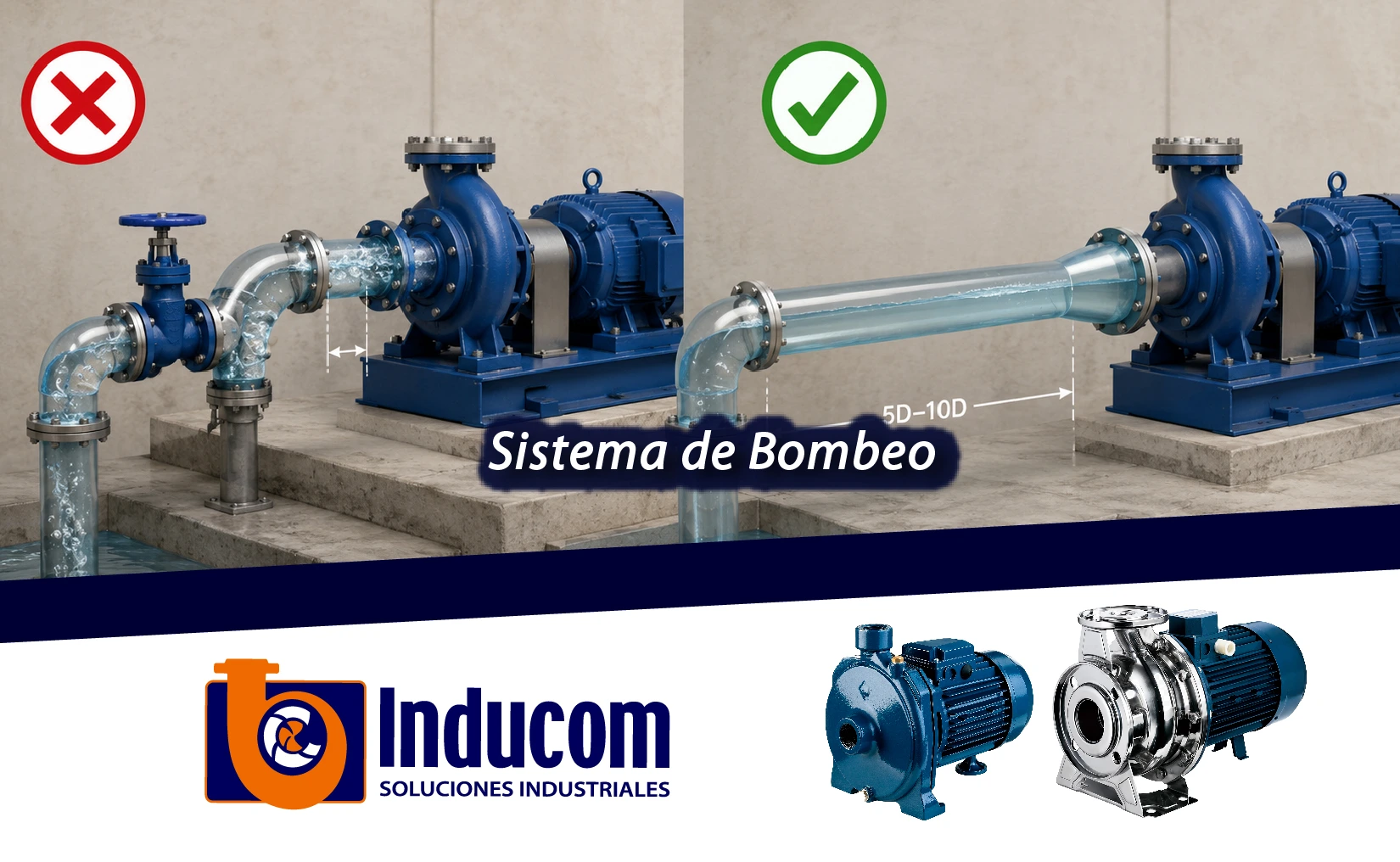

- Tramos Rectos y Estabilidad
- Se recomienda un tramo recto mínimo antes de la bomba de entre 5D y 10D (5 a 10 veces el diámetro de la tubería).
- El uso de codos de radio largo minimiza la perturbación del flujo y mantiene las pérdidas por fricción en niveles bajos.
- Control de Velocidad
- La velocidad recomendada en la succión debe ser inferior a 1.5 m/s. Superar este límite incrementa exponencialmente las pérdidas de carga y la inestabilidad.

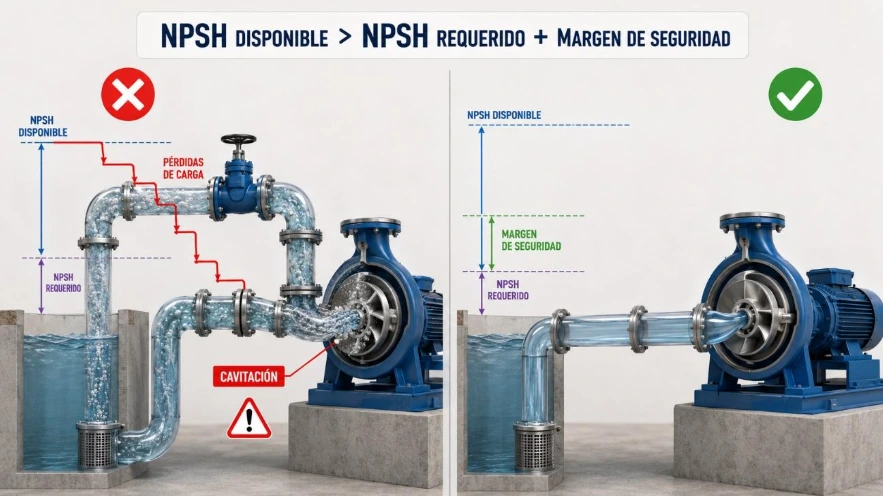

- El Factor NPSH (Net Positive Suction Head)
El diseño debe asegurar siempre que el NPSH Disponible sea mayor al NPSH Requerido por la bomba más un margen de seguridad. Un mal diseño induce cavitación cuando el sistema no es capaz de entregar la presión mínima que el equipo necesita para operar sin vaporizar el líquido.
Conclusión
La pregunta técnica es incómoda pero necesaria: ¿Cuántos problemas que se atribuyen a la bomba en realidad nacen por un mal diseño en succión?. En Grupo Inducom, asesoramos a nuestros clientes para que la configuración periférica proteja su inversión. La confiabilidad no es un lujo; es el resultado de un flujo estable y una succión controlada.
