En el ámbito de la protección contra incendios, los sistemas de hidrantes representan uno de los mecanismos más importantes para la defensa de edificaciones, plantas industriales e instalaciones de alto riesgo. Estos sistemas están diseñados para suministrar agua a presión hacia el foco del incendio mediante mangueras, lanzas y accesorios de descarga.
Válvulas reductoras de presión
Sin embargo, la eficacia de un sistema de hidrantes no depende únicamente de la disponibilidad de agua. También es fundamental que la presión de suministro sea la adecuada: lo suficientemente alta para alcanzar y controlar el incendio, pero lo suficientemente regulada para que los operadores puedan manejar las mangueras de forma segura.
Es en este punto donde las válvulas reductoras de presión cumplen un papel esencial.
El rol del hidrante en el sistema contra incendios
Un sistema de hidrantes básico está compuesto por una fuente de agua, generalmente un tanque o reserva contra incendios; un equipo de presurización, como bombas centrífugas contra incendio; tuberías de distribución; válvulas; mangueras y lanzas.
Las bombas contra incendio son el corazón del sistema, ya que se encargan de proporcionar el caudal y la presión necesarios para abastecer la red. Estas bombas están diseñadas para suministrar un volumen específico de agua a una presión determinada, pudiendo alcanzar presiones de cierre superiores a su presión nominal.
Debido a la potencia de estas bombas y a la configuración física de la red, especialmente en edificios altos, plantas industriales o sistemas extensos, la presión residual en ciertos puntos de la instalación puede llegar a ser excesivamente alta.
Algunas normativas de protección contra incendios establecen que, cuando la presión residual en una llave de incendio de 45 mm de diámetro supera los 700 kPa, aproximadamente 101,5 psi, debe instalarse un elemento reductor de presión que limite la presión de salida a un valor seguro para la operación.

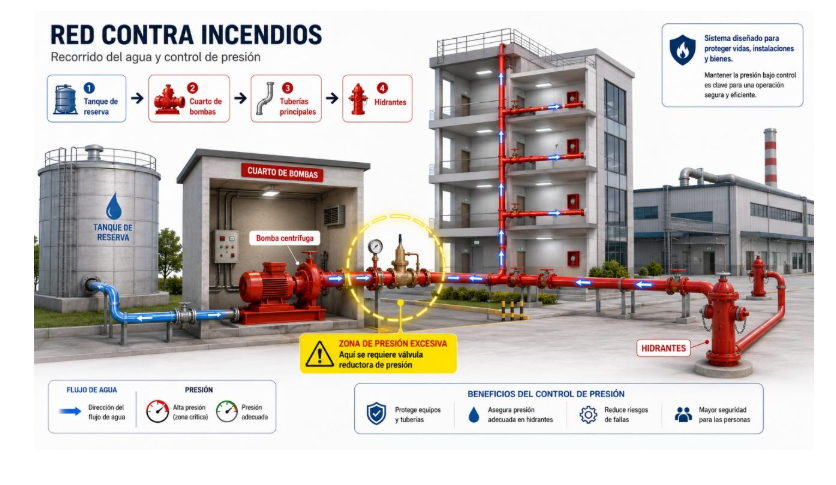

Esquema de una red hidráulica: a mayor cercanía con el equipo de bombeo, más crítica se vuelve la necesidad de regular la presión.
¿Qué es una válvula reductora de presión?
Una válvula reductora de presión es un dispositivo diseñado para limitar automáticamente la presión del agua que llega al punto de uso, en este caso, al hidrante o salida de manguera.
Su función principal es garantizar que, independientemente de la presión de entrada proveniente de la red principal o del sistema de bombeo, la presión de salida hacia la manguera se mantenga dentro de un rango seguro y operable.
En otras palabras, la válvula permite que el sistema conserve la presión necesaria para cubrir toda la red, pero evita que el operador reciba una presión excesiva en el punto de descarga.
¿Cómo funciona una válvula reductora de presión?

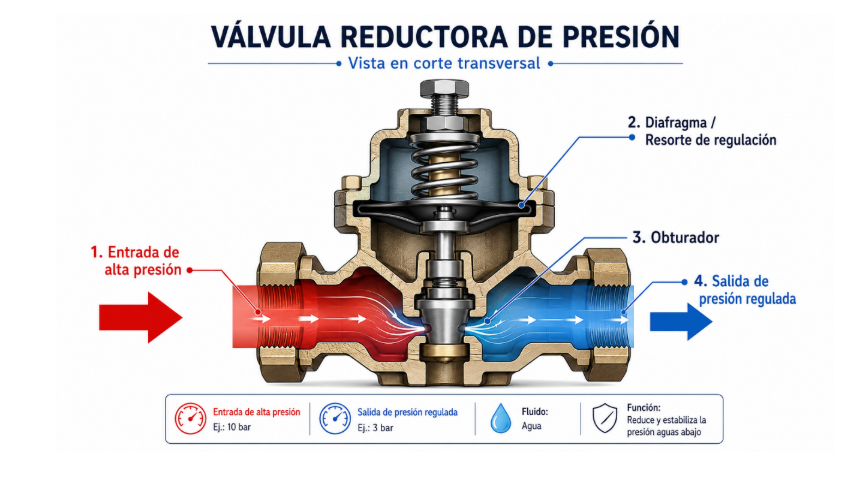

Las válvulas reductoras de presión utilizadas en sistemas contra incendio suelen operar mediante un mecanismo interno de control, comúnmente basado en diafragma, resorte y obturador.
El principio de funcionamiento consiste en utilizar la propia presión del fluido para regular la apertura de la válvula. Cuando la presión aguas abajo intenta superar el valor de consigna configurado, el mecanismo interno actúa cerrando parcialmente el paso del agua. Esta acción genera una pérdida de carga controlada, reduciendo la presión excedente antes de que llegue a la manguera.
Por el contrario, si la presión de salida disminuye por debajo del valor establecido, la válvula permite una mayor apertura para mantener el flujo necesario.
Este control es vital en una emergencia. Una presión demasiado elevada puede dificultar o incluso impedir el manejo de la manguera, especialmente si el personal no es bombero profesional. El chorro de agua a alta presión genera una fuerza de reacción considerable, lo que puede provocar pérdida de control, golpes, caídas o accidentes durante la operación.
Características técnicas y materiales de fabricación
Para asegurar su fiabilidad en situaciones críticas, las válvulas reductoras de presión deben fabricarse con materiales resistentes a la corrosión, al desgaste y a las condiciones exigentes de operación.
Entre los materiales comúnmente utilizados se encuentran:

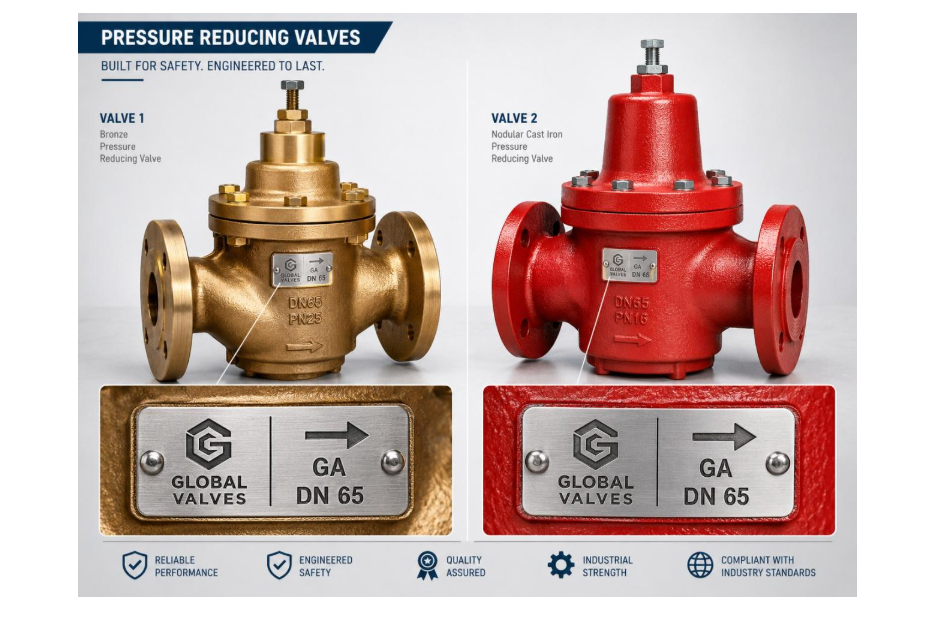

Bronce: empleado por su buena resistencia a la corrosión y su durabilidad en sistemas hidráulicos.
Acero inoxidable 304 o 316: utilizado en aplicaciones donde se requiere mayor resistencia mecánica, química y anticorrosiva.
Fundición nodular: usada en válvulas de mayor tamaño o aplicaciones industriales. En estos casos, suele requerir recubrimientos internos y externos, como pintura epóxica, para proteger la superficie contra la corrosión.
Además, cada válvula instalada debe contar con una identificación clara que incluya, como mínimo, el logotipo o marca del fabricante, el diámetro nominal, una flecha que indique la dirección del flujo y la presión de salida configurada.
Esta información es importante para facilitar la inspección, el mantenimiento y la verificación del correcto funcionamiento del sistema.
Alternativas y complementos: placas orificio y válvulas de alivio
Aunque las válvulas reductoras de presión son una solución recomendada por su capacidad de regulación y precisión, también existen alternativas para aplicaciones más simples.

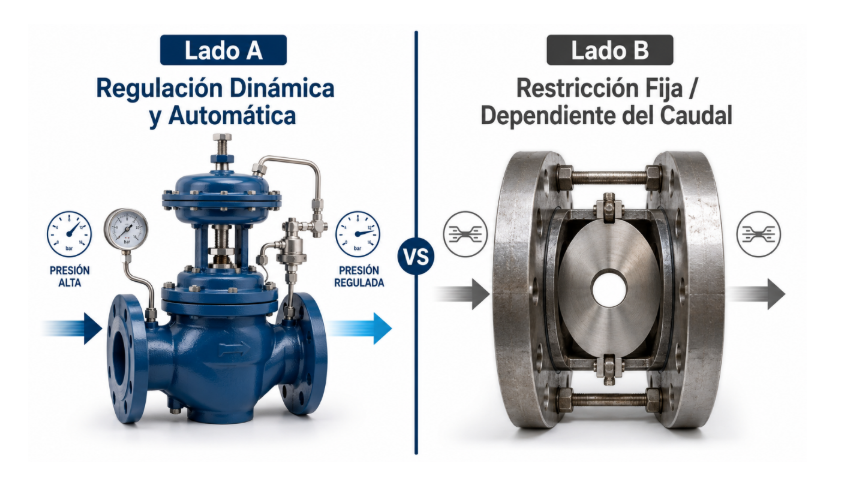

Una de ellas es la placa orificio. Este elemento puede utilizarse como reductor de presión en ciertas salidas de 45 mm, siempre que las condiciones hidráulicas del sistema lo permitan. Su funcionamiento se basa en restringir físicamente el paso del agua mediante un disco con un orificio central de diámetro calculado. Esta restricción genera una caída de presión por fricción.
Sin embargo, a diferencia de una válvula reductora de presión, la placa orificio no se ajusta dinámicamente. Su desempeño depende del caudal de paso y de las condiciones hidráulicas del sistema. Por ello, su aplicación debe evaluarse cuidadosamente durante el diseño.
También es importante no confundir las válvulas reductoras de presión con las válvulas de alivio o válvulas de seguridad.
La válvula reductora controla la presión en el punto de uso, es decir, en el hidrante o salida de manguera. En cambio, la válvula de alivio se instala normalmente en la casa de bombas o en puntos estratégicos del sistema para proteger la integridad mecánica de toda la red.
La válvula de alivio actúa descargando agua cuando la presión del sistema supera el límite de diseño de los componentes. De esta manera, evita sobrepresiones que podrían dañar tuberías, accesorios, válvulas o equipos, especialmente en situaciones como el cierre repentino de salidas mientras la bomba continúa operando.
Integración en el diseño hidráulico
La instalación de válvulas reductoras de presión no debe realizarse de forma aislada. Debe ser el resultado de un análisis hidráulico adecuado, considerando caudales, pérdidas por fricción, alturas, longitudes de tubería, diámetros, accesorios y presión disponible en cada punto de la red.
Durante la fase de diseño se utilizan cálculos hidráulicos o programas de simulación para modelar el comportamiento del agua dentro del sistema. Esto permite identificar los puntos donde la presión puede superar los límites seguros de operación.
Por ejemplo, en una instalación industrial o en una estación de compresión de gas natural, el diseño hidráulico puede requerir una presión residual mínima en el hidrante más remoto. Sin embargo, para garantizar esa presión en el punto más desfavorable, los hidrantes ubicados más cerca de la bomba o en niveles inferiores podrían recibir presiones significativamente mayores.
En estos casos, las válvulas reductoras de presión permiten equilibrar el sistema, protegiendo al operador y asegurando que cada punto de descarga funcione dentro de los valores requeridos.
Importancia de la supervisión y el mantenimiento
Como todo componente crítico de seguridad, las válvulas reductoras de presión deben estar sujetas a inspección, prueba y mantenimiento periódico.
Las válvulas de control asociadas al sistema deben permanecer normalmente abiertas, debidamente señalizadas, precintadas o supervisadas, según los criterios del proyecto y la normativa aplicable.
Una válvula reductora que no recibe mantenimiento puede fallar por acumulación de sedimentos, desgaste interno, bloqueo del diafragma o desajuste del mecanismo de regulación. Esto podría generar dos escenarios peligrosos: una presión excesiva en la manguera, dificultando su operación, o una presión insuficiente para combatir eficazmente el incendio.
Por esta razón, la revisión periódica de estos dispositivos es indispensable para garantizar que el sistema contra incendios responda correctamente cuando sea necesario.

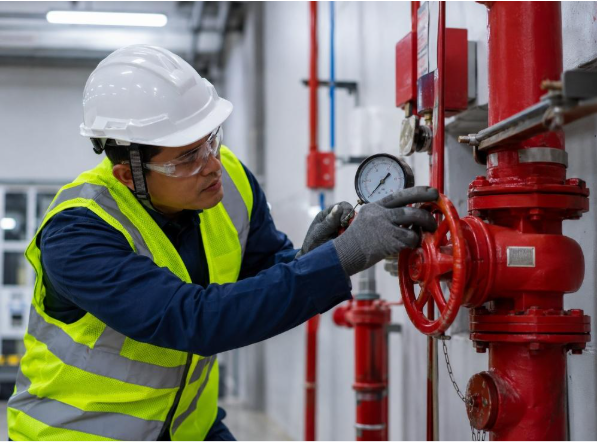

Las inspecciones periódicas previenen fallas críticas por incrustaciones o desajustes mecánicos.
Conclusión
Las válvulas reductoras de presión son componentes silenciosos, pero vitales dentro de un sistema de hidrantes. Su función es transformar la alta presión generada por las bombas contra incendio en una presión controlada, segura y operable en el punto de uso.
Gracias a su funcionamiento basado en el equilibrio de fuerzas hidráulicas, estas válvulas permiten proteger al personal, conservar la integridad del sistema y asegurar que el agua llegue al incendio con la presión adecuada.
En un sistema contra incendios bien diseñado, la presión no solo debe ser suficiente: también debe ser segura, controlada y confiable. Allí radica la importancia de las válvulas reductoras de presión en hidrantes.
