En una estación de compresión de gas natural, un sistema de agua pulverizada no solo se diseña para apagar incendios. Su función principal es controlar el calor, proteger equipos críticos, evitar la propagación del fuego y dar tiempo a los operadores para ejecutar maniobras seguras de emergencia.

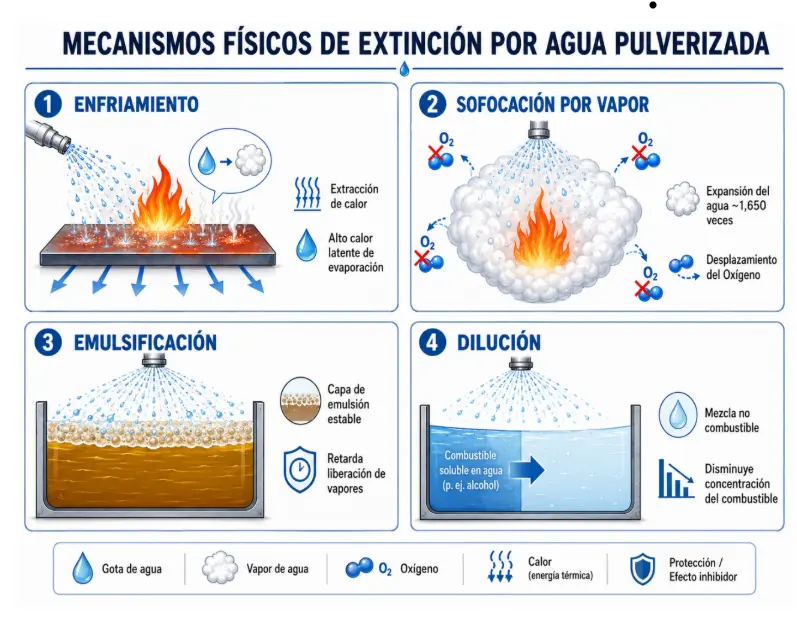

- Mecanismos Físicos de Extinción
La función primaria de cualquier sistema basado en agua es la extinción, la cual se logra a través de cuatro mecanismos físicos que actúan de manera simultánea cuando el agua es pulverizada en finas gotas:
- Enfriamiento: El agua es el agente refrigerante por excelencia debido a su alto calor latente de evaporación. Al ser aplicada en pequeñas gotas, aumenta la superficie de contacto, extrayendo el calor del incendio y de los gases de combustión con mayor rapidez, enfriando la superficie del combustible hasta que la llama no puede subsistir.
- Sofocación por Vapor: Cuando el agua pulverizada entra en contacto con el calor del incendio, se expande entre 1,600 y 1,700 veces su volumen líquido al convertirse en vapor. Este vapor desplaza el oxígeno alrededor de la fuente de combustible, sofocando el fuego.
- Emulsificación: En el caso de líquidos inflamables viscosos y no miscibles, la aplicación de agua pulverizada agita el líquido, creando una emulsión en la superficie que retarda la liberación de vapores inflamables y ayuda al enfriamiento.
- Dilución: Para materiales inflamables solubles en agua, el sistema puede diluir el combustible hasta que la mezcla ya no es capaz de mantener la combustión.
- Control de la Combustión
En una estación de compresión, donde se manejan flujos continuos de gas natural, en ciertos escenarios, la extinción inmediata puede no ser efectiva o segura si aún no se ha cortado el suministro de combustible. Por eso, el sistema puede operar inicialmente como medio de control, enfriamiento y contención mientras se ejecutan las maniobras de bloqueo, seccionamiento o desfogue controlado. En estos casos, el sistema de agua pulverizada cumple la función de control de la combustión.
Este método permite que el fuego arda de manera controlada bajo una lluvia constante de agua, lo que evita que el incendio crezca en intensidad o se propague. El objetivo es ganar tiempo valioso para que los operadores realicen los pasos de emergencia, como el cierre de válvulas de bloqueo (seccionamiento) o el desfogue controlado del gas, evitando una catástrofe mayor mientras se consume el material fugado.
- Protección contra Exposiciones
Esta es quizás la función más vital en áreas densamente equipadas como el «Patio de Tuberías» o el área de compresores. El calor radiante de un incendio puede elevar la temperatura de los equipos cercanos (aunque no estén directamente involucrados en el fuego) hasta su punto de falla estructural o provocar la ignición de sus contenidos.
Los sistemas de agua pulverizada aplican agua directamente sobre las estructuras o equipos expuestos para eliminar o reducir el calor transferido por radiación. En la ingeniería de la estación, esto es fundamental para:
- Recipientes a presión (Separadores): Se aplica una densidad de 0.25 gpm/ft² para reducir el calentamiento del recipiente, limitar el incremento de presión interna y disminuir el riesgo de falla mecánica o ruptura por exposición térmica.
- Estructuras de soporte: Mantener la integridad mecánica de los soportes de tubería para evitar colapsos durante el siniestro.
- Prevención de Incendio
Antes de que ocurra una ignición, el sistema puede activarse de manera preventiva. Si se detecta una fuga de gas inflamable mediante sensores, el sistema de agua pulverizada puede utilizarse para disolver, diluir o dispersar la nube de vapor antes de que encuentre una fuente de ignición. Al saturar el área con humedad y enfriar las superficies calientes de los motores o turbinas, se reduce drásticamente la probabilidad de que una chispa inicie un incendio.
- Aplicación en Equipos Específicos de la Estación
La ingeniería básica de la estación asigna funciones específicas según el tipo de equipo. A continuación se detallan las densidades y criterios de aplicación:
| Equipo Crítico | Función Principal | Densidad de Aplicación / Criterio |
|---|---|---|

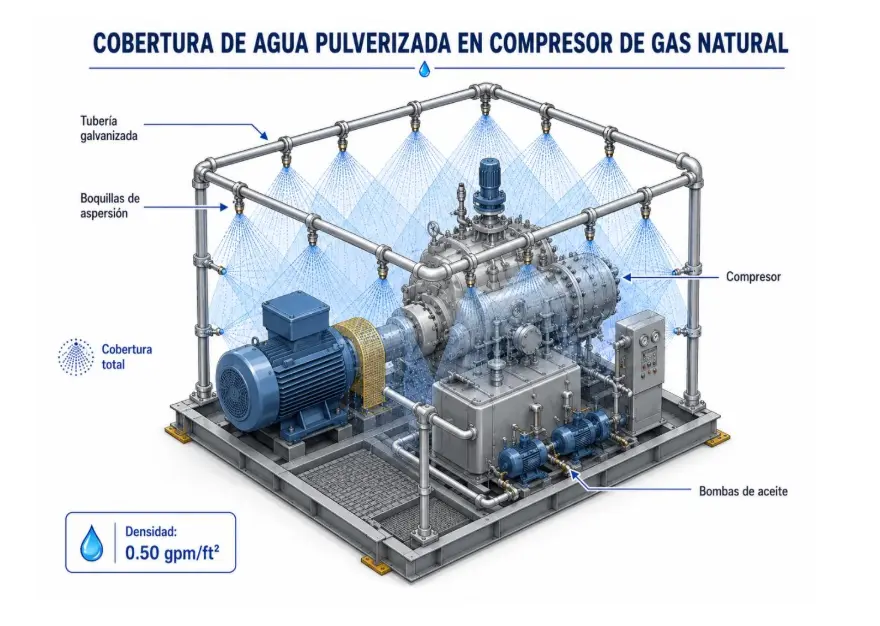

| Compresores de Gas Natural (Riesgo Mayor) | Envolvimiento total y control del sistema de lubricación/sellos. | 0.50 gpm/ft² (Cubre cuerpo, cárter y bombas de aceite). |
| Separadores de Condensados | Protección de exposiciones contra calor radiante adyacente. | Mojado completo de la superficie, incluyendo tapas semiesféricas. |
| Trampas de Diablos (Scrapers) | Control de la combustión durante mantenimiento y limpieza. | Control en zonas de posibles derrames de condensados. |
| Paquetes de Medición | Control de incendios de charco (pool fire) o fugas en bridas. | Aspersión focalizada en bridas de medición de alta presión. |
Componentes y Requisitos del Sistema
Para que estas funciones se cumplan de manera confiable, el sistema integra varios componentes técnicos esenciales:
- Boquillas de Aspersión: Deben estar certificadas (listadas por UL o FM) y poseer un Factor K y un ángulo de aplicación específicos que garanticen que los patrones de descarga se traslapen correctamente sobre el equipo.

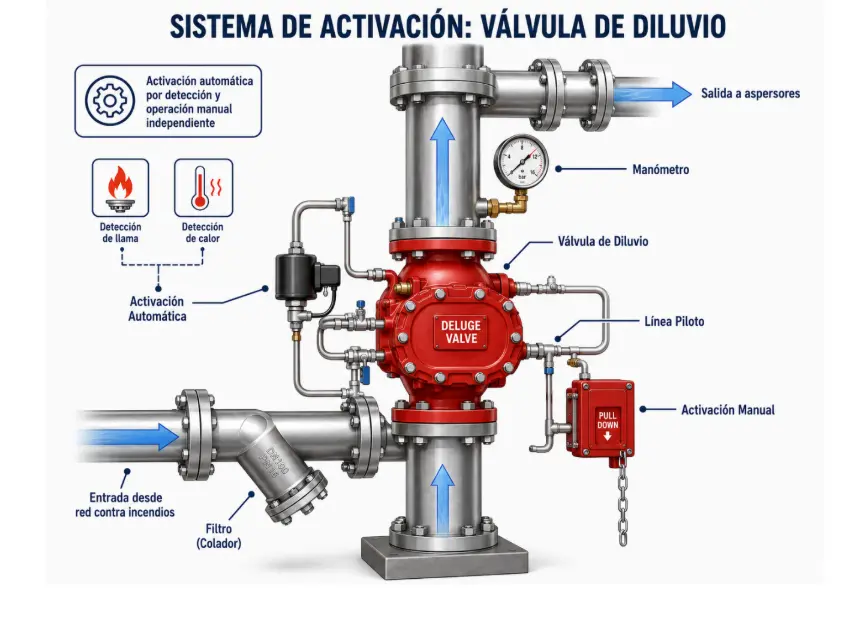

- Válvulas de Diluvio: Son las encargadas de la activación automática mediante detectores de llama o calor. Deben permitir también una operación manual independiente en caso de falla del sistema automático.
- Tuberías de Acero Galvanizado: Dado que el sistema suele estar expuesto a la intemperie, se requiere que las tuberías internas y externas estén protegidas contra la corrosión para evitar obstrucciones en las boquillas.
- Manómetros y Filtros: Es indispensable contar con filtros (coladores) si las boquillas tienen pasos pequeños, para evitar que sedimentos en el agua bloqueen el flujo en el momento crítico.
Conclusión
En conclusión, los sistemas de agua pulverizada en estaciones de compresión no solo sirven para apagar llamas. Son soluciones de ingeniería diseñadas para controlar el calor, limitar la propagación del incendio, proteger equipos críticos y reducir el riesgo operativo durante una emergencia. Su correcta selección, diseño e instalación debe considerar el tipo de riesgo, la densidad de aplicación, la cobertura de los equipos, la activación automática y la confiabilidad del suministro de agua.
