El error oculto en la selección de bombas centrífugas: El sistema que destruye al equipo

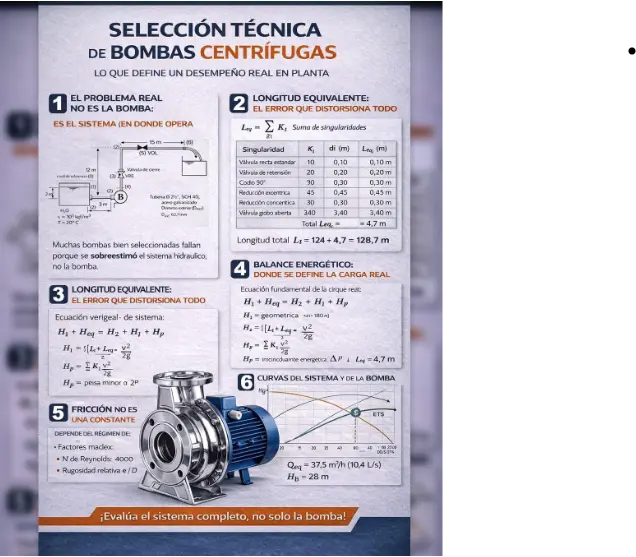

Selección de bombas centrífugas: por qué el sistema define el rendimiento real

En el diseño de sistemas de transferencia de fluidos, es un error crítico y recurrente evaluar el rendimiento de una bomba centrífuga de forma aislada. En el entorno real de planta, múltiples equipos con especificaciones de catálogo impecables fallan prematuramente o rinden muy por debajo de lo esperado. La causa raíz de este fenómeno no reside en defectos mecánicos del equipo, sino en una subestimación drástica del sistema hidráulico en el cual opera.

Cuando un proyecto se limita a sobredimensionar la potencia nominal por «seguridad» en lugar de analizar analíticamente la interacción dinámica entre la bomba y la tubería, las consecuencias operativas son severas: caídas drásticas en la eficiencia global, incrementos masivos en el consumo energético, desgaste prematuro por cavitación o empuje radial y ajustes mecánicos en campo que jamás logran estabilizar el proceso.

  1. Longitud equivalente: El error de cálculo que distorsiona la carga real

Uno de los descuidos más comunes en la ingeniería de escritorio es tratar las pérdidas de carga en accesorios (válvulas, codos, reducciones) como valores despreciables. Sin embargo, la carga hidráulica real exige calcular la Longitud Equivalente (Leq) sumando algebraicamente las singularidades del sistema mediante el coeficiente de pérdida del accesorio (Ki):

                                                                        Leq =  ∑ Ki.di

Donde di representa el diámetro interno de la sección de tubería. Como se demuestra en el análisis de una línea típica con tubería de 2 1/2» SCH 40 (diámetro exterior de 62.7 mm), las singularidades acumulan una longitud equivalente crítica:

Matriz de singularidades y longitudes equivalentes del sistema

Singularidad Hidráulica Coeficiente (Ki​) Diámetro di​ (m) Longitud Equivalente Leq​ (m)
Válvula recta estándar 10 0.10 0.10 m
Válvula de retención 20 0.20 0.20 m
Codo de 90 30 0.30 0.30 m
Reducción excéntrica 45 0.45 0.45 m
Reducción concéntrica 30 0.30 0.30 m
Válvula globo abierta 340 3.40 3.40 m
Total Leq = 4.7 m

Si la longitud física lineal de la tubería instalada es de $124 m, ignorar estos componentes dejaría fuera del cálculo un porcentaje masivo de fricción. La Longitud Total Física y Equivalente (Lt) real que la bomba debe vencer es:

Lt = 124m+ 4.7 m = 128.7 m

  1. El balance energético: Ecuación fundamental de la carga real

Para determinar el punto exacto donde operará el activo, es mandatorio resolver el balance de energía gobernado por la ecuación fundamental del sistema, que relaciona la energía de elevación total (H1 + Heq) con las pérdidas dinámicas y la presión final de entrega (H2 + Hl + Hp):

H1 + Heq = H2 + Hl + Hp

Donde las variables críticas de la pérdida de carga por fricción lineal (Hl) y las pérdidas menores por accesorios (Hp) dependen directamente de la velocidad del fluido ($v$) y la aceleración de la gravedad (g)

A medida que el coeficiente de fricción incrementa o la longitud equivalente por accesorios mal calculados aumenta (Leq = 4.7 m), la caída de energía interna (ΔP) se dispara, desplazando la carga requerida por encima de las capacidades óptimas de diseño.

  1. La fricción no es una constante: El régimen dinámico

Un error conceptual extendido es tratar el factor de fricción (f) dentro de la ecuación de Darcy-Weisbach como una constante estática. La hidráulica aplicada demuestra que la fricción es un parámetro dinámico que varía en tiempo real dependiendo del régimen de flujo. Está regida fundamentalmente por:

  • El Número de Reynolds (Re): El cual define si el fluido se desplaza en régimen laminar, de transición o turbulento (estableciendo el límite crítico en Re≥4000).
  • La Rugosidad Relativa (ε/D): Que contrasta la altura media de las asperezas internas de la tubería (ε) contra el diámetro interno real (D).

Cualquier alteración en la velocidad del proceso o el desgaste interno por incrustaciones en la tubería modifica el factor f, deformando la curva del sistema de manera invisible para el operador.

  1. Curvas de la bomba y el sistema: El punto de desempeño real

El rendimiento final jamás lo define la ficha técnica de la bomba por sí sola; lo define el Punto de Intersección entre la curva característica del equipo (HB) y la curva real del sistema (ETS – Effective Total System).
