En los sistemas de bombeo industrial, una bomba centrífuga no trabaja de forma aislada. Su comportamiento depende directamente de la interacción entre la curva característica de la bomba y la curva hidráulica del sistema de tuberías. Por esta razón, el punto de funcionamiento no es un valor fijo, sino el resultado del equilibrio entre la energía que la bomba puede entregar y la resistencia que el sistema opone al paso del fluido.
Regulación por estrangulamiento en bombas centrífugas: impacto en el punto de funcionamiento y riesgos operativos
Una de las formas más comunes de regular el caudal en campo es el cierre parcial de una válvula en la línea de impulsión. Esta práctica, conocida como regulación por estrangulamiento, permite reducir el caudal de manera rápida y sencilla. Sin embargo, aunque puede ser útil en ajustes temporales o en sistemas donde la variación de caudal es limitada, también puede generar pérdidas de eficiencia, aumento de esfuerzos mecánicos, calentamiento del fluido, vibraciones, cavitación y reducción de la vida útil del equipo cuando se utiliza de forma excesiva o permanente.
El punto de funcionamiento y las curvas características
El punto de funcionamiento de una bomba centrífuga se determina por la intersección entre dos curvas:
La primera es la curva característica de la bomba, que relaciona el caudal entregado con la altura manométrica que el equipo puede generar a una velocidad determinada. En términos generales, a mayor caudal, la altura disponible tiende a disminuir.
La segunda es la curva del sistema, que representa la energía requerida para vencer la altura estática, las pérdidas por fricción en tuberías, accesorios, válvulas, filtros, cambios de dirección y demás elementos instalados en la línea.
Cuando ambas curvas se cruzan, se establece el caudal real de operación. Si cambia la resistencia del sistema, también cambia el punto de trabajo de la bomba.
¿Qué ocurre cuando se cierra parcialmente una válvula de impulsión?
Al cerrar parcialmente una válvula ubicada en la descarga, se introduce una restricción adicional al flujo. Esta restricción incrementa las pérdidas de carga del sistema y hace que la curva de la tubería se vuelva más empinada.
Como la bomba continúa girando a la misma velocidad, debe seguir operando sobre su propia curva característica. El nuevo punto de intersección se desplaza hacia la izquierda de la curva de la bomba, lo que produce dos efectos principales:
- El caudal disminuye.
- La altura manométrica o presión diferencial generada por la bomba aumenta.
Este comportamiento explica por qué una bomba puede mostrar mayor presión en descarga cuando se cierra la válvula, aunque en realidad esté entregando menos caudal al proceso.
Alejamiento del BEP y pérdida de eficiencia
Toda bomba centrífuga posee un punto de máximo rendimiento, conocido como BEP. En este punto, la bomba entrega el mejor equilibrio entre caudal, altura, consumo energético y estabilidad hidráulica.
Cuando el estrangulamiento desplaza la operación hacia caudales bajos, la bomba se aleja de su zona óptima. Como consecuencia, una parte mayor de la energía suministrada por el motor deja de convertirse eficientemente en energía hidráulica útil y se transforma en pérdidas internas, turbulencia, recirculación y calor.
Esto significa que la bomba puede consumir energía sin entregar un beneficio proporcional al proceso. En términos operativos, se paga electricidad para vencer una restricción artificial creada por la propia válvula.
Incremento del esfuerzo radial y daño mecánico

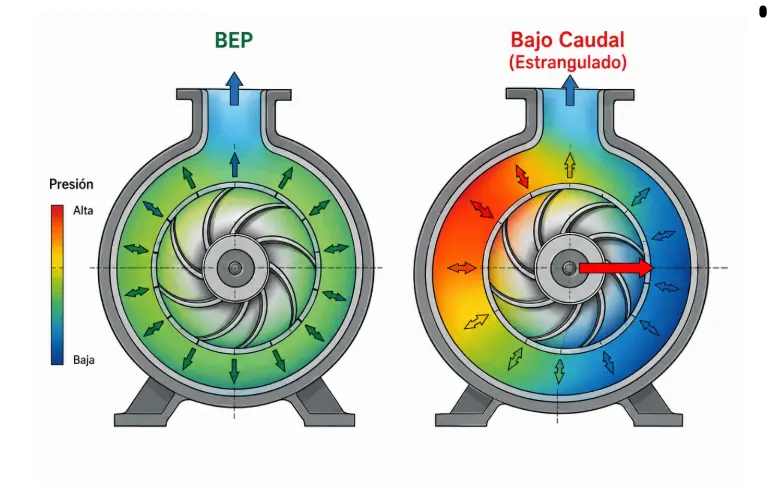

Uno de los riesgos más importantes de operar lejos del BEP es el incremento de las cargas hidráulicas sobre el impulsor. Cerca del punto de máximo rendimiento, la distribución de presión alrededor del rodete tiende a ser más equilibrada. Sin embargo, cuando la bomba trabaja a caudales demasiado bajos, esta distribución se vuelve asimétrica.
Esa asimetría genera una fuerza radial sobre el impulsor y el eje. Si la condición se mantiene durante mucho tiempo, puede provocar flexión del eje, aumento de vibraciones, desgaste de rodamientos, daño en sellos mecánicos y contacto entre partes móviles y partes fijas, como anillos de desgaste, carcasa o impulsor.
El resultado es un deterioro progresivo de los componentes internos, acompañado de mayor ruido, vibración y riesgo de falla prematura.
Caudal mínimo, refrigeración y recirculación interna
El líquido bombeado no solo cumple la función de ser transportado. También ayuda a refrigerar la bomba y a evacuar parte del calor generado por pérdidas hidráulicas y fricción interna.
Cuando el caudal se reduce demasiado, la bomba puede entrar en una condición de caudal mínimo insuficiente. En este escenario, el fluido permanece más tiempo dentro de la carcasa y absorbe calor. Si el calor no se evacúa adecuadamente, la temperatura del líquido aumenta y pueden aparecer daños térmicos en sellos, impulsor, empaques, elastómeros y otros componentes sensibles.
Por esta razón, debe distinguirse entre dos conceptos:
El caudal mínimo térmico, que es el caudal necesario para evitar el sobrecalentamiento del fluido dentro de la bomba.
El caudal mínimo continuo estable, que es el caudal mínimo al cual la bomba puede operar sin vibraciones excesivas, recirculación interna severa, cavitación localizada o cargas hidráulicas inaceptables.
Ambos límites deben ser respetados de acuerdo con la curva del fabricante y las condiciones reales del sistema.
Cavitación, NPSH y temperatura del fluido
La cavitación ocurre cuando la presión local del líquido cae por debajo de su presión de vapor. En ese momento se forman burbujas de vapor que luego colapsan violentamente al ingresar a zonas de mayor presión. Este colapso genera microimpactos capaces de erosionar el impulsor, dañar la voluta, aumentar la vibración y comprometer sellos y rodamientos.
En una regulación por estrangulamiento en descarga, el NPSH disponible no necesariamente disminuye de forma directa por el simple cierre de la válvula. Sin embargo, cuando la operación se desplaza demasiado hacia bajo caudal, pueden aparecer condiciones internas desfavorables: recirculación en succión o descarga, calentamiento del fluido, incremento de la presión de vapor y reducción del margen real frente a cavitación.
Además, factores externos como la temperatura del líquido, la altitud sobre el nivel del mar, la presión atmosférica, el nivel del tanque de succión y las pérdidas por fricción en la línea de aspiración también afectan el NPSH disponible. Por eso, en instalaciones industriales, no basta con revisar la presión de descarga; también es necesario evaluar las condiciones reales de succión.
A mayor altitud, menor presión atmosférica disponible. A mayor temperatura del fluido, mayor presión de vapor. Ambos factores reducen el margen de seguridad contra cavitación.
Operación en zona inestable
Algunas bombas presentan curvas características con zonas donde pequeñas variaciones de caudal pueden generar cambios inestables de presión. Operar en estas regiones puede producir oscilaciones hidráulicas, recirculación interna, vibración elevada, ruido, golpes mecánicos y pérdida de control del proceso.
Cuando la bomba trabaja demasiado a la izquierda de su curva, especialmente cerca del cierre o de caudales muy bajos, se incrementa el riesgo de inestabilidad hidráulica. Esta condición puede afectar la alineación del conjunto, aflojar pernos de anclaje, deteriorar la base, aumentar la carga sobre rodamientos y reducir la vida útil del equipo.
Por esta razón, la operación continua cerca del caudal cero debe evitarse, salvo que el fabricante lo permita expresamente y exista protección adecuada de caudal mínimo.
Riesgo de operación a caudal cero o válvula cerrada
Cuando la válvula de impulsión se cierra completamente, la bomba puede llegar a operar a caudal prácticamente cero. Esta condición se conoce comúnmente como operación a válvula cerrada o dead-heading.
En este punto, la bomba no entrega flujo útil al sistema, pero el impulsor continúa transfiriendo energía al líquido contenido dentro de la carcasa. Como esa energía no se evacúa mediante circulación, se transforma rápidamente en calor.
El funcionamiento prolongado a caudal cero puede provocar sobrecalentamiento, vaporización localizada, daño de sellos, deformación de componentes internos, vibración y falla mecánica. Si además la altura estática del sistema supera la altura máxima que la bomba puede generar, no existirá un punto de operación real con entrega de flujo, por lo que el equipo quedará trabajando sin cumplir su función hidráulica.
Alternativas técnicas al estrangulamiento
Aunque el estrangulamiento en descarga es una práctica común, no siempre es la alternativa más eficiente ni la más segura. Dependiendo de la aplicación, existen soluciones más adecuadas.
Una opción es el uso de variadores de frecuencia. Al reducir la velocidad de giro de la bomba, se reduce el caudal y la altura generada sin crear una pérdida artificial tan alta como la que produce una válvula parcialmente cerrada.
Otra alternativa es el recorte del impulsor, especialmente cuando la bomba fue sobredimensionada y trabaja de forma permanente lejos del punto requerido por el proceso.
También puede utilizarse un sistema de bypass o recirculación de caudal mínimo. Este sistema permite que la bomba mantenga un caudal interno seguro mientras el proceso consume solo una parte del flujo. El excedente se recircula hacia un punto adecuado, como un tanque o una línea de retorno controlada. Esta solución ayuda a evitar calentamiento, recirculación interna severa y esfuerzos radiales excesivos.
En ciertos casos se instalan orificios de restricción o diafragmas en la línea de impulsión. Sin embargo, esta solución debe evaluarse cuidadosamente, ya que genera pérdida permanente de energía y puede desgastarse si el fluido contiene sólidos o partículas abrasivas.
Recomendaciones operativas y de mantenimiento
Para reducir riesgos durante la operación de bombas centrífugas reguladas por estrangulamiento, se recomienda:
Verificar la curva de la bomba y ubicar el punto real de operación respecto al BEP.
Confirmar el caudal mínimo permitido por el fabricante.
Evitar operar durante periodos prolongados con la válvula de descarga demasiado cerrada.
No usar válvulas de succión para regular caudal, salvo condiciones muy específicas indicadas por ingeniería, ya que esto puede afectar gravemente el NPSH disponible.
Instalar manómetros, caudalímetros y sensores de vibración cuando la aplicación sea crítica.
Revisar periódicamente sellos, rodamientos, alineación, pernos de anclaje y condición de la base.
Utilizar fijadores de rosca o sistemas de aseguramiento adecuados en pernos sometidos a vibración.
Evaluar variadores de frecuencia, bypass de caudal mínimo o rediseño hidráulico cuando el sistema exige operación frecuente a bajo caudal.
Conclusión
La regulación por estrangulamiento en bombas centrífugas puede ser una solución sencilla para reducir caudal, pero no debe confundirse con una estrategia eficiente o libre de riesgos. Al cerrar parcialmente una válvula de impulsión, el punto de funcionamiento se desplaza hacia la izquierda de la curva de la bomba, reduciendo el caudal y aumentando la presión diferencial.
Cuando esta condición aleja al equipo de su punto de máximo rendimiento, aparecen pérdidas de eficiencia, esfuerzos radiales, vibraciones, calentamiento, recirculación interna, cavitación y daño mecánico progresivo.
Por ello, toda regulación de caudal debe analizarse considerando la curva de la bomba, la curva del sistema, el BEP, el caudal mínimo, el NPSH disponible y las condiciones reales de operación. En aplicaciones industriales, proteger una bomba no consiste únicamente en instalarla correctamente, sino en asegurar que trabaje dentro de una zona hidráulica estable, eficiente y segura.
