En los sistemas de bombeo industrial, uno de los errores más comunes es seleccionar una bomba únicamente por caudal, presión o potencia, dejando en segundo plano una variable crítica: el NPSH. Sin embargo, este parámetro puede marcar la diferencia entre una bomba operando de forma estable y una bomba sometida a cavitación, vibraciones, pérdida de rendimiento y daño prematuro del impulsor.
El NPSH, o altura neta positiva de succión, permite evaluar si el fluido llega a la entrada de la bomba con suficiente energía para mantenerse en estado líquido. En otras palabras, ayuda a determinar si las condiciones de succión son seguras o si existe riesgo de que el líquido se vaporice dentro de la bomba.
Para entenderlo correctamente, es necesario diferenciar dos conceptos: el NPSH disponible y el NPSH requerido.
¿Qué es el NPSH disponible?
El NPSH disponible, conocido como NPSHₐ, representa la energía real que tiene el fluido en la succión de la bomba por encima de su presión de vapor. Es decir, indica cuánta presión efectiva existe para mantener el líquido en estado líquido antes de ingresar al impulsor.
A diferencia de otros parámetros propios de la bomba, el NPSH disponible depende completamente del sistema donde está instalada. Lo determinan factores como la altura del tanque, la presión atmosférica, la temperatura del fluido, la longitud de la tubería de succión, los accesorios instalados y las pérdidas por fricción.
Por esta razón, el NPSHₐ no lo define el fabricante de la bomba. Lo debe calcular el proyectista, instalador o ingeniero responsable del sistema.
Una forma práctica de expresarlo es:
NPSHₐ = (Pₐ / γ) + zₛ − h𝒇 − (Pᵥ / γ)
Donde:
Pₐ / γ representa la presión absoluta sobre la superficie del líquido. En un tanque abierto, corresponde a la presión atmosférica local. En un tanque cerrado, debe considerarse la presión interna del recipiente.
zₛ es la altura estática entre el nivel del líquido y el eje de la bomba. Este valor es positivo cuando el nivel del líquido está por encima de la bomba, como ocurre en una succión inundada. Es negativo cuando la bomba está por encima del nivel del líquido, como en una succión en elevación.
h𝒇 corresponde a las pérdidas por fricción en la línea de succión. Estas pérdidas se generan por la tubería, codos, válvulas, filtros, reducciones y demás accesorios instalados antes de la bomba.
Pᵥ / γ representa la presión de vapor del líquido a la temperatura de operación. Mientras mayor sea la temperatura del fluido, mayor será su presión de vapor y menor será el NPSH disponible.
Este último punto es especialmente importante en aplicaciones con agua caliente, aceites, químicos o fluidos cercanos a su punto de ebullición. Un aumento de temperatura puede reducir de forma significativa el margen de seguridad de la bomba.
También debe considerarse la ubicación geográfica. En ciudades de gran altitud, como Quito, la presión atmosférica es menor que al nivel del mar. Esto reduce automáticamente el NPSH disponible, incluso si la instalación hidráulica parece correcta.
¿Qué es el NPSH requerido?
El NPSH requerido, conocido como NPSHᵣ, es la energía mínima que la bomba necesita en la succión para operar sin una pérdida significativa de rendimiento por cavitación.
Este valor no lo calcula el instalador. Lo determina el fabricante mediante pruebas en banco y lo publica en la curva característica de la bomba.
Durante estas pruebas, la bomba se opera a un caudal determinado y se reduce gradualmente la presión en la succión. El punto en el que la altura desarrollada por la bomba cae un 3% suele tomarse como referencia para definir el NPSH requerido. Por esta razón, en muchos catálogos también aparece como NPSH₃.
Es importante aclarar que el NPSHᵣ no es un valor único para toda la bomba. Cambia según el caudal de operación. A medida que la bomba trabaja con mayor caudal, normalmente requiere más energía en la succión para evitar problemas de vaporización interna.
Por eso, al revisar una curva de bomba, no basta con mirar un solo dato de NPSH. Se debe verificar el NPSH requerido exactamente en el punto de operación real del sistema.
La regla fundamental: el disponible debe ser mayor que el requerido
La condición básica para evitar cavitación es:
NPSHₐ > NPSHᵣ
Sin embargo, en la práctica industrial no es recomendable trabajar justo al límite. Lo correcto es considerar un margen de seguridad:
NPSHₐ ≥ NPSHᵣ + margen de seguridad
Este margen permite absorber variaciones reales de operación, como cambios de temperatura, reducción del nivel del tanque, obstrucción parcial de filtros, aumento de pérdidas en tuberías o desviaciones del punto de trabajo.
Como referencia práctica, puede considerarse un margen mínimo de 0,5 a 1 metro en aplicaciones simples. En servicios críticos, fluidos calientes, productos viscosos, químicos, sistemas con operación variable o bombas de alta energía, el margen debe ser mayor y debe validarse con el fabricante o con criterios de ingeniería específicos.
Trabajar sin margen suficiente puede generar cavitación incluso cuando, en teoría, la bomba cumple con el NPSH requerido de catálogo.
¿Qué ocurre cuando el NPSH disponible no es suficiente?

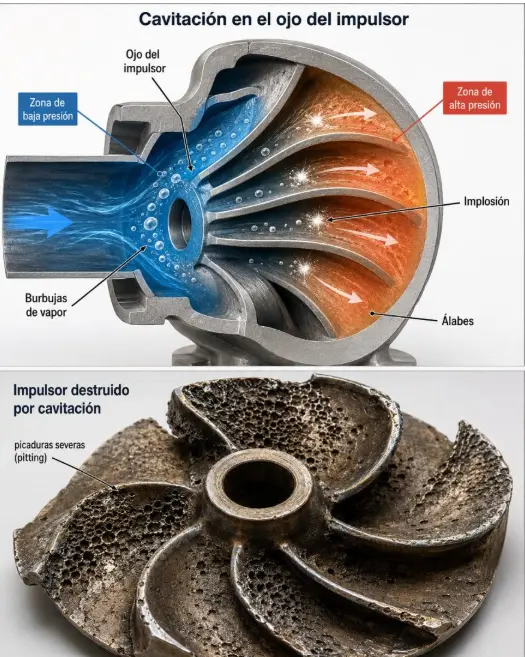

Cuando el NPSH disponible cae por debajo del NPSH requerido, la presión dentro de la bomba puede disminuir hasta alcanzar la presión de vapor del líquido. En ese momento, el fluido comienza a formar burbujas de vapor dentro de la zona de baja presión, especialmente cerca del ojo del impulsor.
Estas burbujas no permanecen estables. Al avanzar hacia zonas de mayor presión dentro de la bomba, colapsan violentamente. Este fenómeno se conoce como cavitación.
La cavitación no es simplemente un ruido molesto. Es un proceso destructivo que puede afectar seriamente la vida útil del equipo.
Entre sus principales consecuencias están:
Ruido característico: la bomba puede sonar como si estuviera bombeando grava, piedras o partículas sólidas.
Vibración elevada: las implosiones internas generan inestabilidad hidráulica, afectando rodamientos, sellos mecánicos, acoplamientos y bases de montaje.
Daño en el impulsor: el colapso de las burbujas produce microimpactos de alta energía que arrancan material metálico del impulsor y de la voluta.
Pérdida de rendimiento: el vapor ocupa espacio que debería estar ocupado por líquido, reduciendo el caudal, la presión y la eficiencia.
Mayor costo de mantenimiento: una bomba cavitando requiere intervenciones más frecuentes, cambio prematuro de piezas y puede generar paradas no programadas en la operación.
En casos severos, la cavitación puede destruir el impulsor, dañar la carcasa y comprometer completamente la confiabilidad del sistema.
Cómo aumentar el NPSH disponible
Si el sistema presenta un margen insuficiente, la primera estrategia debe ser aumentar el NPSH disponible. Para lograrlo, se pueden aplicar varias acciones prácticas:
Bajar la posición de la bomba. Instalar la bomba a un nivel más bajo respecto al tanque incrementa la carga estática positiva en la succión.
Elevar el nivel del líquido en el tanque. Un mayor nivel de líquido aumenta la presión hidrostática disponible en la entrada de la bomba.
Aumentar el diámetro de la tubería de succión. Una tubería más amplia reduce la velocidad del fluido y disminuye las pérdidas por fricción.
Reducir la longitud de la línea de succión. Mientras más corta y directa sea la tubería, menores serán las pérdidas antes de la bomba.
Eliminar accesorios innecesarios. Codos, válvulas, filtros, reducciones y conexiones mal ubicadas pueden generar pérdidas adicionales y turbulencia.

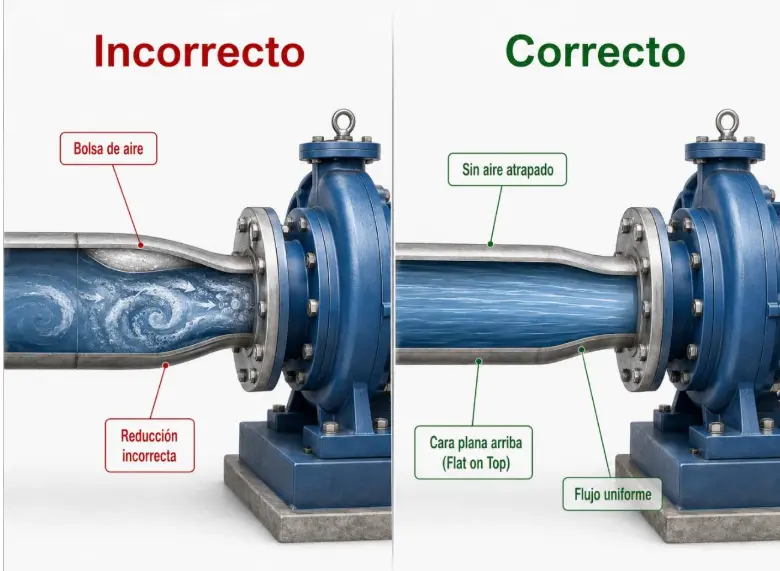

Instalar reducciones excéntricas correctamente. En líneas horizontales de succión, la reducción excéntrica debe instalarse con la cara plana hacia arriba para evitar bolsas de aire.
Mantener filtros limpios. Un filtro parcialmente obstruido puede aumentar las pérdidas por fricción y reducir el NPSH disponible.
Controlar la temperatura del fluido. Enfriar el líquido reduce su presión de vapor y mejora el margen contra cavitación.
Cómo reducir o gestionar el NPSH requerido
Además de mejorar el sistema de succión, también es posible actuar sobre la selección y operación de la bomba.
Operar cerca del punto de máxima eficiencia. Trabajar muy lejos del BEP puede aumentar la inestabilidad hidráulica y elevar el riesgo de cavitación.
Evitar caudales excesivos. Cuando la bomba opera demasiado a la derecha de su curva, el NPSH requerido suele aumentar.
Seleccionar una bomba con menor NPSH requerido. En aplicaciones con condiciones de succión difíciles, conviene elegir equipos diseñados para operar con bajo NPSH.
Evaluar el uso de inductores. En ciertos diseños, un inductor en la entrada del impulsor puede mejorar el comportamiento de succión.
Usar variadores de frecuencia. Reducir la velocidad de la bomba permite ajustar el caudal a la demanda real del proceso y puede disminuir el NPSH requerido.
Revisar el diámetro y tipo de impulsor. La selección hidráulica de la bomba influye directamente en la energía requerida en la succión.
Diferencia clave entre NPSH disponible y NPSH requerido
La forma más sencilla de entender la diferencia es la siguiente:
El NPSH disponible pertenece al sistema. Depende del tanque, la presión atmosférica, la altura estática, la tubería, los accesorios, las pérdidas por fricción y la temperatura del fluido.
El NPSH requerido pertenece a la bomba. Depende del diseño hidráulico, la velocidad de rotación, el impulsor y el caudal de operación.
Por eso, una bomba puede ser técnicamente correcta en catálogo, pero fallar en campo si el sistema no le entrega suficiente energía en la succión.
Conclusión
El NPSH no debe verse como un cálculo secundario, sino como una condición esencial para la confiabilidad de cualquier sistema de bombeo industrial.
Una bomba centrífuga necesita recibir el fluido con suficiente presión absoluta para evitar que este se vaporice dentro del impulsor. Si el sistema no proporciona esa energía mínima, aparece la cavitación, con consecuencias directas sobre el rendimiento, la vida útil del equipo y los costos de mantenimiento.
La regla es simple: el NPSH disponible siempre debe ser mayor que el NPSH requerido, y además debe existir un margen de seguridad adecuado.
Calcular correctamente el NPSH disponible, revisar el NPSH requerido en la curva de la bomba y validar el margen de operación permite diseñar sistemas más confiables, reducir fallas prematuras y asegurar que la bomba trabaje dentro de condiciones seguras.
En aplicaciones industriales, entender esta diferencia no solo evita cavitación: protege la inversión, mejora la continuidad operativa y garantiza que el sistema entregue el rendimiento esperado.
