En los procesos de dosificación química automatizada —desde el tratamiento de agua hasta el procesamiento químico industrial— la precisión milimétrica y la eficiencia energética dependen críticamente de la integridad del elemento de bombeo. En equipos de alta tecnología y control digital, como las bombas dosificadoras de la Serie IX de Iwaki, el diafragma no solo actúa como barrera de confinamiento, sino como el componente dinámico que desplaza volúmenes exactos de fluido.
Liberar un equipo dosificador a operación tras una intervención de mantenimiento sin respetar el patrón de ajuste y el torque nominal especificado por el fabricante es la causa principal de fallas por desalineación, fugas prematuras e incluso la rotura del cabezal plástico. A continuación, se detalla el protocolo técnico paso a paso para ejecutar el reemplazo del conjunto del diafragma de manera correcta.
Fase 1: Desmontaje del cabezal e identificación de componentes
El bloque hidráulico de una bomba dosificadora moderna (como el modelo LK o la Serie IX-150) se compone estructuralmente de tres secciones: el ensamble de la cabeza, la sección de transmisión mecánica y el módulo de control digital.
- Remoción de la protección: Utilice una llave hexagonal de 3.3 mm para retirar los tornillos de la placa de cubierta plástica, cuya función exclusiva es proteger la tornillería contra salpicaduras de fluidos corrosivos.
- Extracción de pernos: Con una llave de mano o un cabezal hexagonal de 13 mm acoplado a un taladro de torque controlado, afloje los 8 pernos de sujeción para retirar la placa de metal de refuerzo.

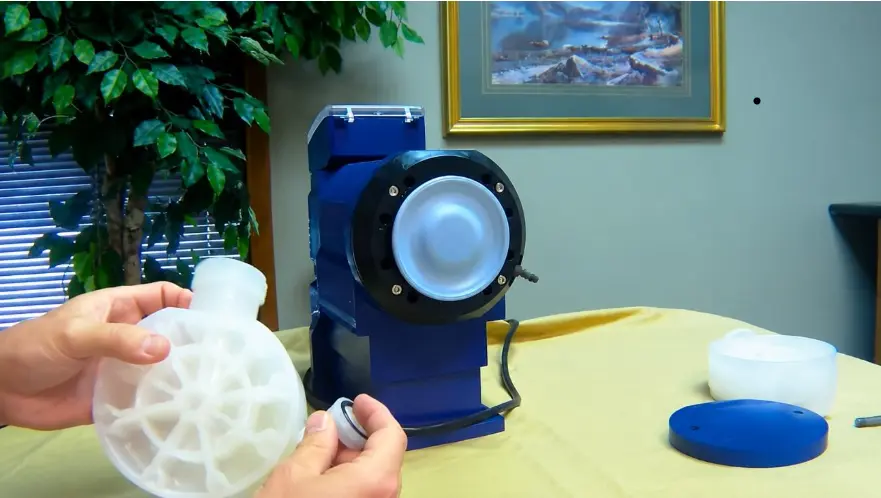

- Inspección de compatibilidad: Al retirar el cabezal, preste atención a las pestañas laterales o flechas de dirección integradas de fábrica. En los modelos antiguos, el diseño de estas pestañas evitaba físicamente que la cabeza se montara invertida o torcida. Asegúrese de identificar correctamente el modelo exacto del kit de repuesto para evitar problemas de interferencia mecánica o incompatibilidad geométrica.
- Revisión de cartuchos y juntas tóricas: Al desmontar el cabezal, desenrosque las conexiones de succión y descarga para deslizar los cartuchos de válvulas hacia afuera. Verifique la correcta posición de las juntas tóricas (O-rings) y sostenga firmemente el cartucho al reensamblarlo, ya que no posee retenedores mecánicos automáticos hasta que la tuerca exterior es roscada por completo.
Fase 2: El secreto técnico: Extensión digital del diafragma
Intentar desenroscar el diafragma mientras se encuentra en el punto muerto interno del cárter de transmisión de la bomba ejerce una tensión mecánica innecesaria sobre el eje y dificulta el agarre. Las bombas dosificadoras digitales Iwaki cuentan con una función nativa en su firmware para facilitar este procedimiento:
- Al activar este comando, la bomba emitirá un sonido característico y el controlador desplazará mecánicamente el vástago hacia su posición de máxima salida.
- Con el diafragma extendido hacia afuera, proceda a desenroscarlo manualmente.
- Nota de confiabilidad: El lubricante residual que se observa en la parte posterior del diafragma actúa como amortiguador de fricción constante; evite limpiarlo por completo y, de ser necesario, aplique una fina capa de grasa compatible recomendada por la marca para prevenir el desgaste prematuro del elastómero. Atornille el componente nuevo firmemente hasta que quede ajustado al ras.

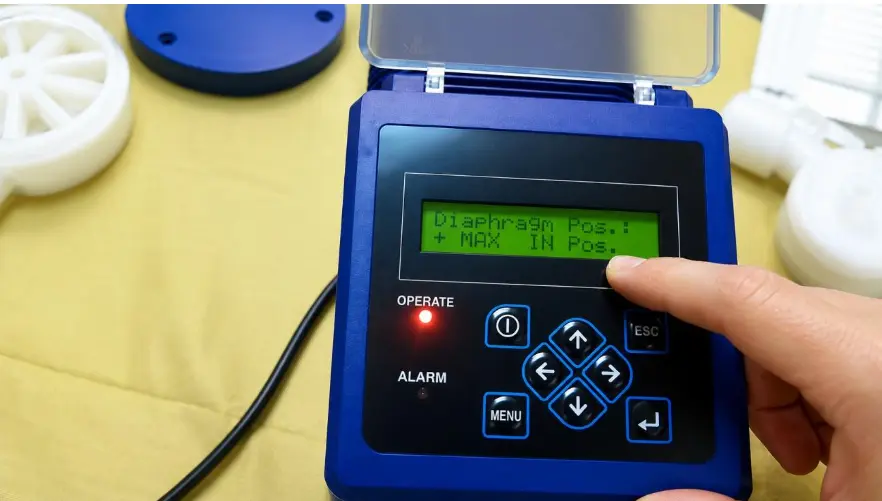

- Regrese al menú del controlador y configure la posición del diafragma hacia adentro («In«) antes de presentar el cabezal de vuelta.
Fase 3: Montaje e instrumentación: El patrón de ajuste cruzado
Al colocar el cabezal de metal y plástico de regreso, inicialmente se observará una brecha o espacio pronunciado entre el cuerpo de la bomba y la cabeza. Esta tolerancia es normal y corresponde a la compresión inicial del elastómero del diafragma.
- Ajuste simétrico en cruz: Presente los pernos y comience a aproximarlos de forma manual o con destornillador, alternando estrictamente entre pernos opuestos (en patrón de estrella, idéntico a como se realiza el cambio de un neumático de automóvil). Esto garantiza que la compresión del diafragma sea perfectamente uniforme en todo el perímetro y evita que el cabezal se incline o tuerza.

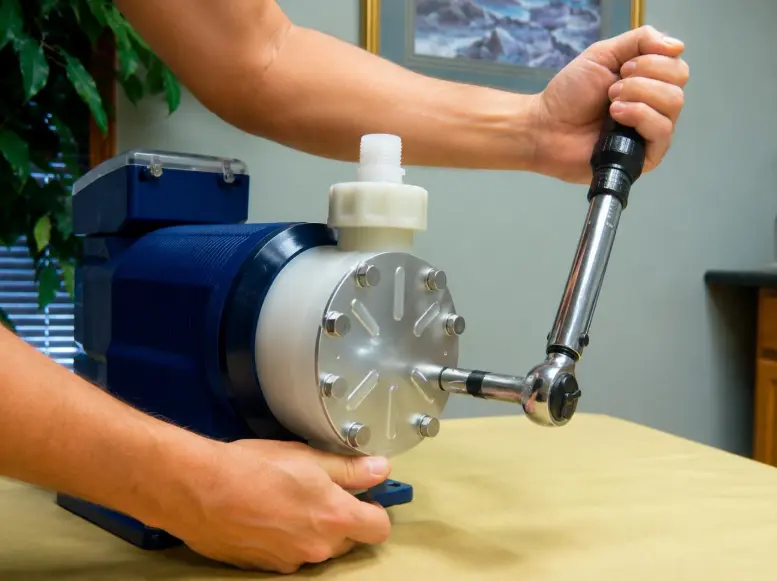

- Uso obligatorio de herramienta dinamométrica: Para asegurar la hermeticidad sin deformar los componentes plásticos, no confíe el ajuste final al cálculo visual. De acuerdo con el manual de instrucciones del fabricante, configure una llave dinamométrica (torquímetro) a un valor nominal exacto de 12 N.m.
- De vueltas progresivas a los pernos en orden cruzado hasta que la herramienta emita el clic de torque configurado y ninguna tuerca gire más. Verifique visualmente las holguras laterales para constatar que el espacio ha desaparecido uniformemente en todo el contorno.
Fase 4: Puesta en marcha operativa
Una vez ajustada la placa protectora sobre las tuercas, regrese a la interfaz digital del controlador. Presione el botón para pasar al modo operativo y configure el equipo en modo analógico o automático según los requerimientos del lazo de control del proceso. El equipo se encuentra completamente rehabilitado para reiniciar su ciclo operativo con la máxima eficiencia energética y resolución de dosificación.
