El equipo de bombeo es el corazón de un sistema de protección contra incendios basado en agua. Su función principal es impulsar el caudal necesario a la presión adecuada a través de la red de tuberías para alimentar hidrantes, monitores y sistemas de aspersión. Debido a que de este equipo depende la seguridad de vidas humanas y la integridad de las instalaciones, sus requisitos son mucho más estrictos que los de una bomba para uso comercial o industrial común.
- Certificaciones y Normatividad Internacional
Para garantizar la máxima confiabilidad, no se puede instalar cualquier bomba en un sistema de emergencia.
- Listado y Aprobación: Todo el conjunto (bomba, motor y controlador) debe estar «listado» y certificado por organismos de prestigio internacional como UL (Underwriters Laboratories) o FM (Factory Mutual) específicamente para el servicio contra incendios.
- Norma de Referencia: El diseño, instalación y pruebas deben seguir estrictamente la norma NFPA 20 (Norma para la Instalación de Bombas Estacionarias de Protección contra Incendios). Los componentes eléctricos, por su parte, deben cumplir con la NFPA 70 (Código Eléctrico Nacional) y los estándares de NEMA MG-1.
- Requisitos de Desempeño Hidráulico
La característica técnica más crítica es la curva de rendimiento de la bomba. A diferencia de otras bombas, una de incendio debe ser capaz de operar en condiciones de sobrecarga sin fallar.
- Capacidad Nominal (100%): Es el caudal y presión de diseño para el que fue seleccionada.
- Punto de Sobrecarga (150%): La bomba debe suministrar el 150% de su capacidad nominal a una presión no menor al 65% de su presión nominal.
- Presión a Caudal Cero (Shut-off): Cuando la bomba está encendida pero no fluye agua, la presión no debe exceder el 140% de la presión nominal, evitando así daños por sobrepresión en la red.
- Selección del Tipo de Bomba según la Succión
La configuración del equipo depende directamente de la fuente de abastecimiento de agua.
- Bombas Centrífugas Horizontales: Se utilizan cuando el suministro de agua garantiza una succión positiva (el nivel del agua está por encima del eje de la bomba). Son comunes en sistemas conectados a tanques atmosféricos verticales.
- Bombas de Turbina de Eje Vertical: Son obligatorias cuando el agua se encuentra por debajo de la bomba o se requiere elevación estática (succión negativa), como en pozos, lagos o cisternas subterráneas.
- Requisitos de los Motores (Impulsores)
El sistema puede ser accionado por motores eléctricos o motores de combustión interna (diésel).
Motores Eléctricos
- Deben contar con una fuente de energía continua y confiable. Si la fuente eléctrica normal es susceptible a cortes, se debe proveer una fuente alterna (como un generador de emergencia).
- El controlador debe estar ubicado lo más cerca posible del motor.
Motores de Combustión Interna (Diésel)
- Tipo de ignición: Solo se permiten motores de ignición por compresión. No se admiten motores de gasolina o chispa.
- Tiempo de arranque: El motor debe ser capaz de arrancar y alcanzar su velocidad nominal en un máximo de 20 segundos.
- Tanque de Combustible: Debe tener una capacidad mínima de 1 galón por cada caballo de fuerza (hp) del motor, sumando un 5% para expansión y un 5% adicional para sedimentación. No debe instalarse de forma subterránea.

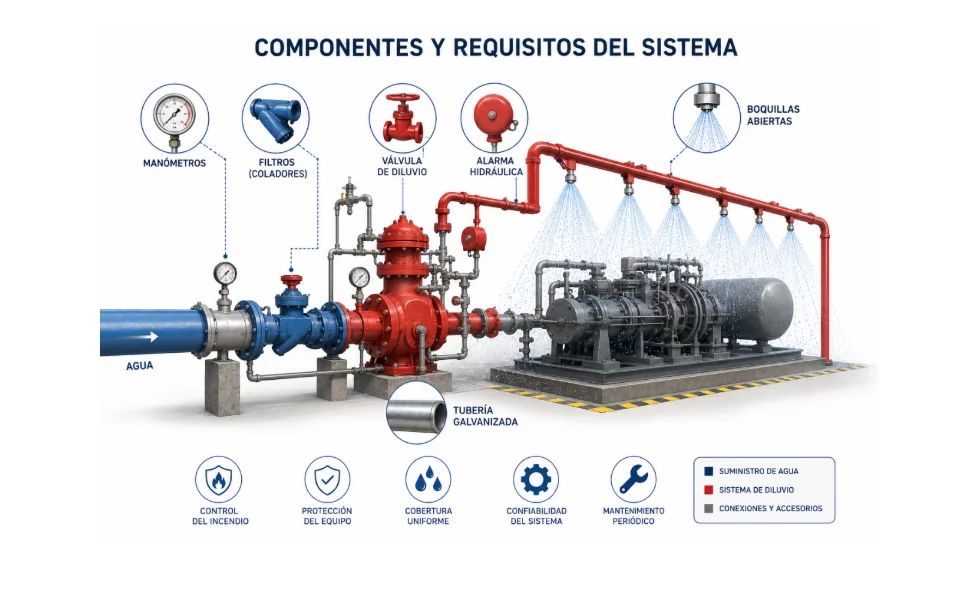

- Componentes Auxiliares y de Seguridad
Un sistema de bombeo completo requiere accesorios especializados para su protección mecánica.
- Bomba de Mantenimiento de Presión (Jockey): Es una bomba pequeña encargada de compensar fugas menores en la red para mantener la presión deseada sin necesidad de arrancar la bomba principal, la cual solo debe operar en una emergencia real.
- Válvula de Alivio de Circulación: Evita el sobrecalentamiento del agua dentro de la carcasa cuando la bomba opera a caudal cero (punto de cierre).
- Placa Antivórtice: Se instala en la succión del tanque de agua para evitar la formación de remolinos que podrían introducir aire en la bomba, lo que reduciría drásticamente su eficiencia. Debe ser una placa de hierro de entre 9.5 mm y 12.7 mm de espesor con tratamiento anticorrosivo.
- Filtros (Coladores): Si la succión proviene de fuentes abiertas como estanques, se deben instalar filtros tipo canasta para evitar que sólidos dañen el impulsor.
- Controladores y Automatización
El cerebro del sistema es el tablero de control, el cual debe cumplir funciones específicas.
- Arranque Automático: Generalmente se activa mediante una caída de presión en la red detectada por presostatos.
- Parada Manual: Aunque el arranque sea automático, se recomienda que la parada de la bomba principal sea manual para asegurar que un operador verifique que la emergencia ha sido controlada antes de apagar el equipo.
- Instrumentación: Se requieren manómetros certificados que permitan lecturas de al menos el doble de la presión de trabajo del sistema.
- Requisitos de la «Casa de Bombas»
El lugar donde se aloja el equipo debe ser una estructura segura.
- Construcción: Debe ser de materiales no combustibles y estar protegida contra fuego, explosiones, inundaciones y vandalismo.
- Ubicación: Debe ser de fácil acceso para mantenimiento y operación, con iluminación natural y artificial adecuada.
- Climatización: En zonas con temperaturas inferiores a 5°C, se deben proveer medios para mantener el cobertizo por encima de esa temperatura para evitar el congelamiento de las tuberías o fallas en el arranque del motor diésel.
- Confiabilidad y Mantenimiento
Los materiales de construcción del equipo de bombeo deben ser resistentes a la corrosión. La ingeniería básica de estos sistemas establece que se debe realizar un Análisis de Riesgo de Incendio (ARI) previo para determinar el escenario de mayor riesgo y asegurar que la bomba seleccionada tiene la capacidad de cubrir esa demanda durante al menos 2 horas de forma ininterrumpida.
En conclusión, el equipo de bombeo contra incendios no es simplemente una máquina de mover agua; es un sistema de ingeniería de precisión que integra mecánica, hidráulica y control bajo estándares de seguridad extrema para garantizar su funcionamiento infalible en el momento crítico de un siniestro
