Empuje axial en bombas multietapa: métodos de compensación y mantenimiento
Sin embargo, su capacidad para generar presión en varias etapas trae consigo un desafío mecánico crítico: el empuje axial. Esta fuerza actúa en dirección al eje de la bomba y, si no se controla adecuadamente, puede provocar fallas severas en rodamientos, sellos mecánicos, anillos de desgaste, difusores, carcasa y eje.
Comprender cómo se genera y cómo se compensa el empuje axial es fundamental para seleccionar correctamente una bomba multietapa, operar el equipo dentro de su rango adecuado y prevenir fallas prematuras.
- Naturaleza del empuje axial
El empuje axial es la fuerza resultante que actúa sobre el conjunto rotativo de la bomba en dirección paralela al eje. En una bomba centrífuga, esta fuerza aparece principalmente por la diferencia de presiones que existe entre las caras del impulsor.
En un impulsor cerrado, la cara posterior suele estar expuesta a una presión mayor que la cara anterior, especialmente porque la zona del ojo del impulsor se encuentra próxima a la presión de aspiración. Esta diferencia de presión genera una fuerza que tiende a desplazar el rotor axialmente, generalmente hacia el lado de succión.
Aunque de forma simplificada puede explicarse como una diferencia de presión actuando sobre áreas distintas del impulsor, en la práctica el fenómeno es más complejo. El empuje axial también depende de la geometría del impulsor, las holguras internas, los anillos de desgaste, la velocidad de giro, el caudal de operación, la presión diferencial, el tipo de fluido y la posición axial del rotor respecto al difusor.
En bombas multietapa con impulsores orientados en el mismo sentido, el empuje generado por cada etapa se acumula. Por esta razón, el empuje axial total puede alcanzar valores elevados y superar la capacidad de los rodamientos si no existe un sistema de compensación adecuado.

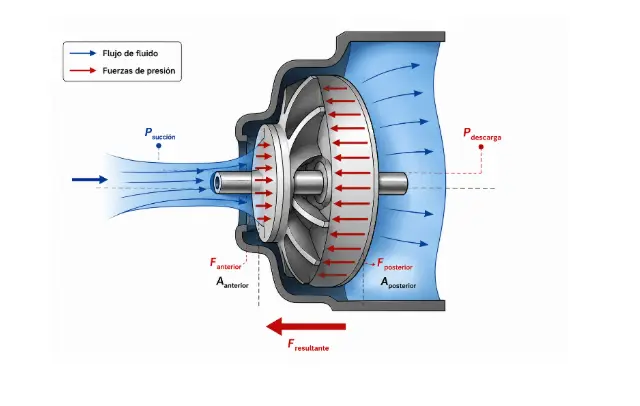

- Img. 1: Esquema de las fuerzas de presión en un impulsor centrífugo que generan el empuje axial hacia la succión.
- Consecuencias del empuje axial sin compensar
Un empuje axial excesivo afecta directamente la estabilidad mecánica e hidráulica de la bomba. Entre las consecuencias más comunes se encuentran:
Img.2: Galería de fallas mecánicas comunes en bombas debido a un empuje axial no controlado.
Daño en rodamientos o cojinetes de empuje
Cuando el empuje axial supera la capacidad de diseño del rodamiento, se incrementan la temperatura, la fricción y la fatiga del componente. Esto puede provocar desgaste prematuro, pérdida de lubricación, gripado o falla total del conjunto de soporte.
Desgaste de sellos mecánicos y empaquetaduras
El desplazamiento axial del eje puede alterar la posición de trabajo del sello mecánico. Esto genera fugas, desgaste irregular de caras de sello, sobrecalentamiento y fallas por fricción. En sistemas con empaquetadura, el eje puede sufrir ranuras o desgaste localizado.
Rozamiento interno
Si el rotor se desplaza más allá de la holgura permitida, el impulsor puede rozar contra el difusor, la carcasa o componentes internos de la etapa. Este contacto reduce la eficiencia, aumenta el consumo energético y puede generar daños mecánicos graves.
Vibración, ruido y pérdida de confiabilidad
El empuje axial no controlado puede producir vibraciones, ruidos anormales, inestabilidad del eje y variaciones en el comportamiento hidráulico. Estos síntomas suelen aparecer junto con incremento de temperatura en rodamientos, fugas en sellos o pérdida de rendimiento.
- Métodos de compensación en bombas multietapa
Para controlar el empuje axial, los fabricantes emplean soluciones hidráulicas, mecánicas o una combinación de ambas. La elección del sistema depende del diseño de la bomba, la presión de trabajo, el número de etapas, el tipo de fluido y la aplicación industrial.
3.1 Disposición de impulsores opuestos o back-to-back
Uno de los métodos más eficientes para reducir el empuje axial consiste en colocar los impulsores en disposición opuesta. En este diseño, una parte de los impulsores genera empuje axial hacia un lado, mientras que la otra parte lo genera en sentido contrario.
De esta manera, las fuerzas axiales se compensan entre sí por simetría hidráulica. Esta configuración es común en bombas horizontales multietapa de alta presión, especialmente cuando se busca reducir la carga sobre los rodamientos de empuje.
La principal ventaja de este diseño es que disminuye naturalmente el empuje axial total. Sin embargo, también implica una construcción más compleja, ya que el fluido debe ser redirigido internamente entre etapas mediante conductos, retornos o cámaras especiales.
Aunque el empuje se reduce considerablemente, normalmente sigue existiendo una carga residual que debe ser absorbida por cojinetes o rodamientos de empuje.

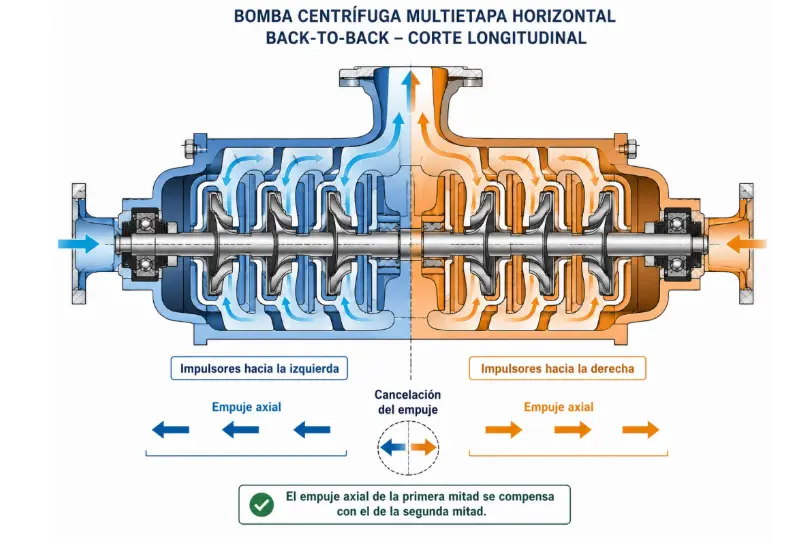

Img.3: Configuración de impulsores opuestos (back-to-back) en una bomba multietapa para auto-compensación de fuerzas.
3.2 Tambores de equilibrio
En bombas multietapa donde todos los impulsores están orientados en el mismo sentido, uno de los sistemas más utilizados es el tambor de equilibrio.
El tambor de equilibrio es un cilindro solidario al eje que gira dentro de una cámara con una holgura radial controlada. Una zona del tambor está sometida a la presión elevada de la última etapa, mientras que la cámara posterior se conecta normalmente a la zona de baja presión, como la aspiración de la bomba o un tanque de entrada.
Esta diferencia de presión genera una fuerza axial en sentido contrario al empuje producido por los impulsores. El objetivo es reducir la carga axial que llega al rodamiento de empuje.
El tambor de equilibrio no siempre elimina por completo el empuje axial. Por lo general, deja una fuerza residual controlada que debe ser absorbida por un cojinete o rodamiento de empuje. Por esta razón, el diseño del rodamiento sigue siendo fundamental incluso cuando la bomba cuenta con tambor de equilibrio.
Entre sus ventajas se encuentran su robustez, su capacidad para trabajar en bombas de alta presión y su menor sensibilidad frente a pequeños desplazamientos axiales. Como desventaja, puede generar mayores pérdidas internas por recirculación debido a las holguras radiales del sistema.

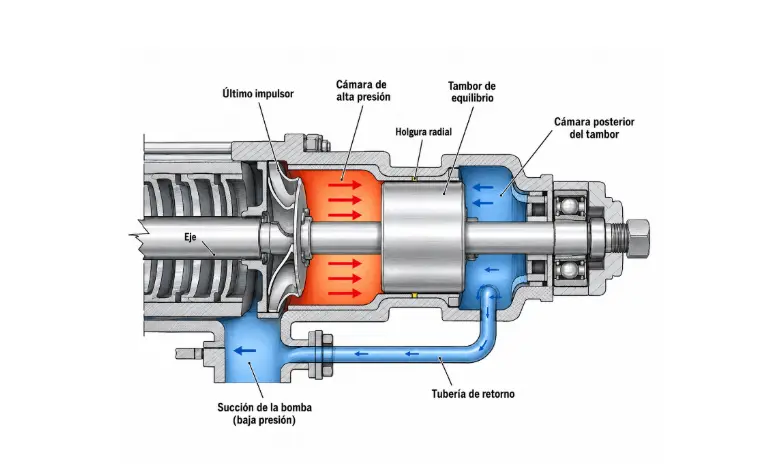

Img. 4: Componentes y funcionamiento de un tambor de equilibrio hidráulico en el extremo de descarga.
3.3 Discos de equilibrio
El disco de equilibrio es un sistema de compensación hidráulica que trabaja con una holgura axial muy pequeña entre una parte rotativa y una parte estacionaria. A diferencia del tambor, el disco puede modificar su efecto de compensación mediante pequeños desplazamientos axiales del rotor.
Cuando el empuje axial aumenta y el eje tiende a desplazarse, la holgura del disco cambia. Esta variación modifica el caudal de fuga y la presión en la cámara de equilibrio, generando una fuerza contraria que ayuda a devolver el rotor a una posición estable.
Por esta razón, el disco de equilibrio se considera un sistema auto-compensante. Su principal ventaja es que puede reducir de forma muy efectiva el empuje axial y, en ciertos diseños, disminuir la necesidad de un rodamiento de empuje de gran capacidad.
Sin embargo, también tiene limitaciones. Al trabajar con holguras muy pequeñas, es más sensible a partículas abrasivas, sólidos en suspensión, incrustaciones o desgaste en las caras de contacto. Si las superficies se erosionan, la compensación pierde precisión y pueden aparecer fugas internas o inestabilidad axial.

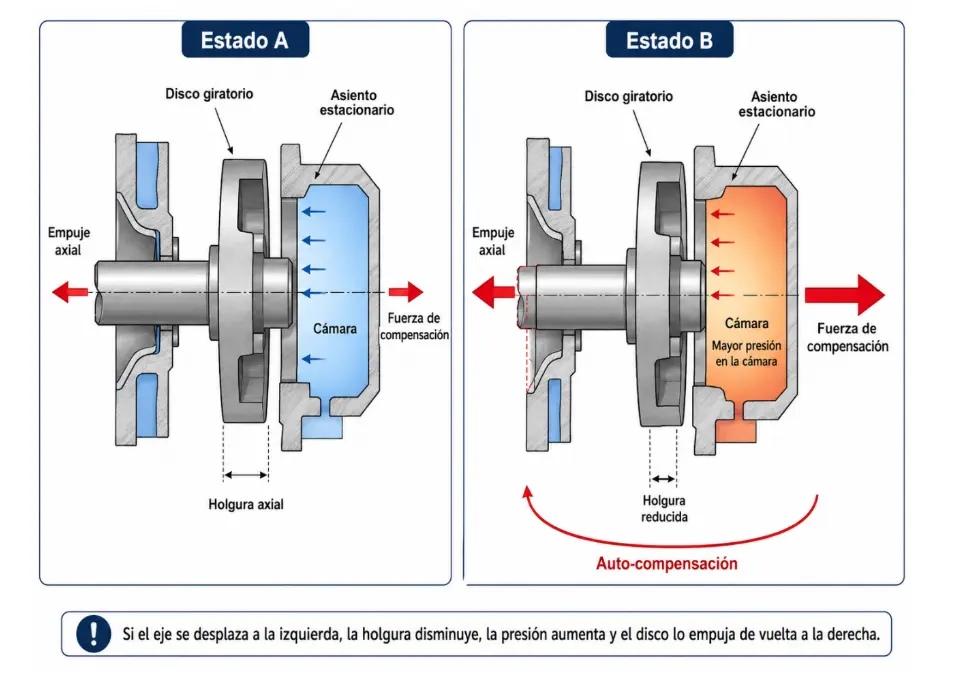

Img 5: Mecanismo auto-compensante de un disco de equilibrio mediante variación de holgura axial
3.4 Agujeros de equilibrio
Los agujeros de equilibrio son perforaciones realizadas en el disco posterior del impulsor. Su función es comunicar la zona de mayor presión ubicada detrás del impulsor con una zona de menor presión cercana al ojo de succión.
Al reducir la presión en la cara posterior del impulsor, se disminuye la diferencia de fuerzas entre ambas caras y, por lo tanto, se reduce el empuje axial.
Este método es común en bombas de menor tamaño o en etapas específicas donde no se requiere un sistema de equilibrio más complejo. Su desventaja es que puede generar recirculación interna, reduciendo ligeramente la eficiencia hidráulica de la bomba.

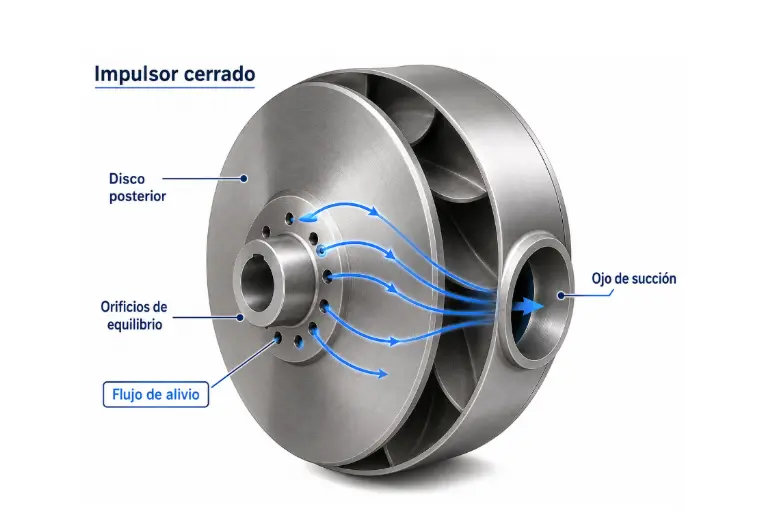

Img. 6: Ubicación y paso de fluido a través de los agujeros de equilibrio en la pared posterior de un impulsor.
3.5 Álabes posteriores o back vanes
Otra forma de reducir el empuje axial consiste en incorporar pequeños álabes radiales en la parte posterior del impulsor. Estos álabes, al girar, aceleran el fluido ubicado detrás del impulsor y reducen la presión en esa zona.
Al disminuir la presión sobre la cara posterior, también se reduce el empuje axial hacia el lado de succión. Este sistema es simple, robusto y útil en bombas donde se busca una reducción parcial del empuje sin incorporar dispositivos de equilibrio más complejos.
No obstante, los álabes posteriores consumen energía adicional y pueden reducir ligeramente la eficiencia de la bomba, por lo que deben dimensionarse correctamente.

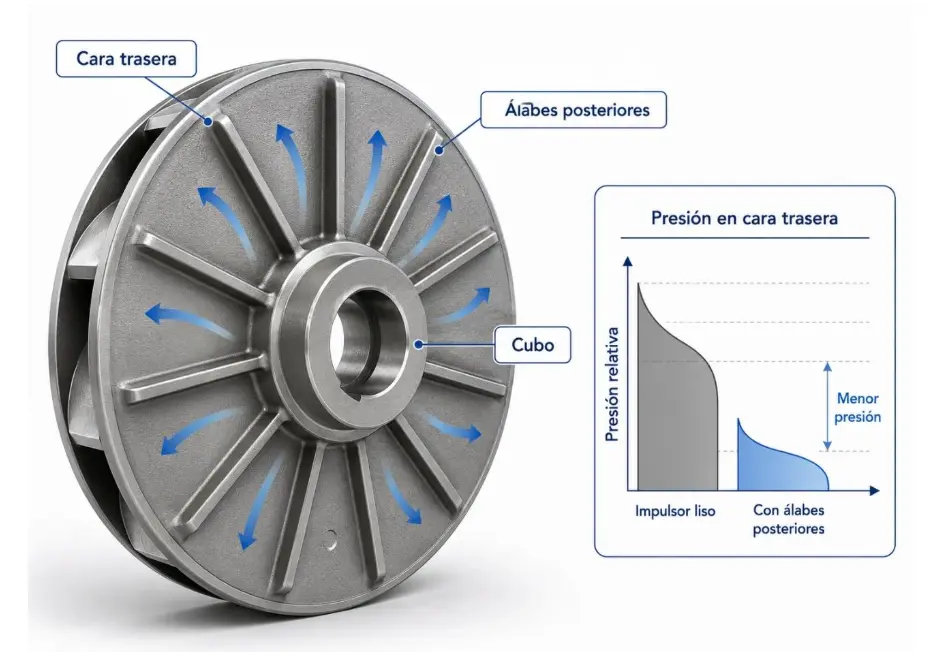

Img 7: Álabes posteriores en un impulsor para la reducción de la presión estática trasera.
- Función de los cojinetes de empuje
Incluso cuando una bomba incorpora sistemas hidráulicos de compensación, siempre puede existir un empuje axial residual. Esta carga debe ser absorbida por cojinetes de empuje, rodamientos de contacto angular o sistemas de soporte diseñados para cargas axiales.
En bombas horizontales, estos rodamientos suelen ubicarse en el extremo del eje, dentro del alojamiento de rodamientos. En bombas verticales de pozo profundo, el sistema de empuje puede estar ubicado en el cabezal de descarga o en el motor, ya que además del empuje hidráulico debe soportar el peso del conjunto rotativo, la línea de ejes y los impulsores.
La correcta selección del rodamiento es crítica. No basta con compensar hidráulicamente el empuje; también se debe garantizar que el sistema mecánico pueda absorber las cargas residuales durante arranques, paradas, operación fuera del punto óptimo, cavitación, desgaste interno o variaciones de presión.

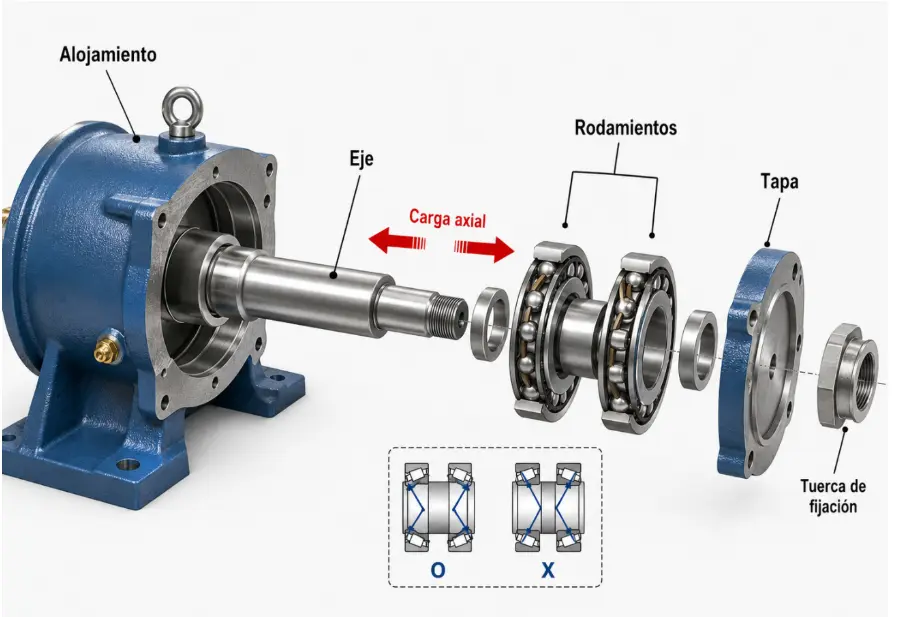

Img 8: Arreglo de rodamientos de contacto angular para la absorción de cargas axiales residuales.
- Mantenimiento preventivo para la estabilidad axial
La compensación del empuje axial no depende únicamente del diseño inicial de la bomba. También requiere mantenimiento, inspección y operación dentro de los parámetros recomendados.
Lubricación adecuada
Los cojinetes de empuje deben mantenerse con el lubricante correcto, en la cantidad adecuada y dentro del rango de temperatura permitido. Una lubricación deficiente puede acelerar la fatiga del rodamiento y aumentar el riesgo de falla.
Control de temperatura y vibración
El monitoreo de temperatura en rodamientos, vibraciones y desplazamiento axial permite detectar fallas tempranas en el sistema de compensación. Un incremento progresivo de temperatura o vibración puede indicar desgaste en el disco, tambor, anillos de cierre o rodamientos.
Revisión de holguras internas
Las holguras en tambores, discos, anillos de desgaste y difusores deben inspeccionarse según el manual del fabricante. Cuando estas holguras aumentan por erosión o abrasión, la compensación hidráulica pierde efectividad y el rodamiento de empuje recibe mayor carga.
Inspección de sellos y fugas
Las fugas en sellos mecánicos o empaquetaduras pueden indicar desplazamiento axial anormal, desgaste del eje o inestabilidad del rotor. Estos síntomas deben revisarse antes de que se conviertan en una falla mayor.
Ajuste y fijación mecánica
La correcta alineación del eje, el torque adecuado en pernos, la fijación de componentes y la ausencia de solturas mecánicas son esenciales para mantener estable el sistema de compensación. En algunos montajes se pueden utilizar fijadores anaeróbicos para evitar aflojamientos por vibración, siempre siguiendo las recomendaciones del fabricante.
