En el ámbito de la ingeniería de mantenimiento y la gestión de activos, una fracción considerable de las fallas catastróficas registradas en motores eléctricos industriales no encuentra su origen en defectos intrínsecos de manufactura o fatiga de materiales del equipo. Por el contrario, se derivan de una selección errónea en la configuración geométrica de los devanados respecto al voltaje de línea de la red de distribución eléctrica y las exigencias del régimen de carga mecánica acoplada.
El voltaje de línea es la variable rectora. La configuración de los bornes en la caja de conexiones determina de forma unívoca la caída de tensión real sobre cada grupo de bobinas y, por consecuencia directa, la capacidad de par (torque) y el comportamiento térmico disponible en el eje de la máquina.
-

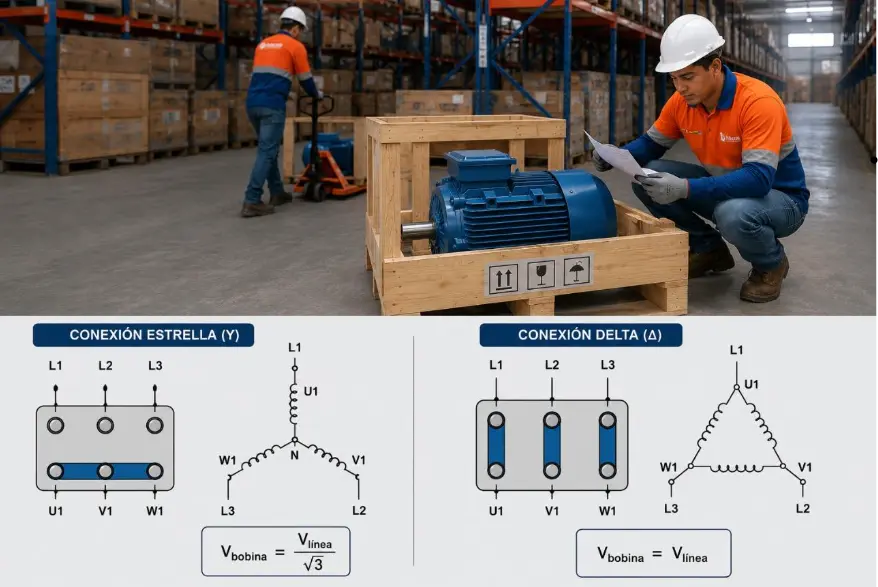

Comportamiento Electromecánico bajo Configuración Delta (Δ)
Bajo el acoplamiento en Delta (Δ), también conocido como régimen de bajo voltaje para motores de doble tensión (ej. 220/380 V), la topología del circuito cerrado implica que cada fase o devanado estatórico queda expuesto directamente a la diferencia de potencial plena de la línea de alimentación.
- Ecuación de tensión por fase: Vbobina = Vlínea
- Comportamiento Dinámico: Si la red entrega una alimentación principal de 220 V, cada bobina trabajará a su tensión nominal de diseño. Al hacerlo, el flujo magnético en el entrehierro alcanza su valor óptimo, lo que se traduce en que el motor desarrolla el 100% del par de arranque previsto por el fabricante.
- La Restricción Técnica: El inconveniente crítico de esta conexión radica en la magnitud de la corriente de irrupción. Durante el transitorio de arranque directo en delta, la corriente de línea se eleva típicamente a valores situados entre 6 {y} 8 \{veces la corriente nominal} (I_n), lo que puede provocar caídas de tensión severas en la red interna de la planta si no se cuenta con transformadores de la capacidad adecuada.
El torque de arranque en esta condición es proporcional al cuadrado del voltaje aplicado:
-
Comportamiento Electromecánico bajo Configuración Estrella (Y)
En la conexión Estrella (Y), orientada habitualmente al régimen de alta tensión o a la fase inicial de un sistema de arranque a tensión reducida, los extremos finales de los tres devanados se cortocircuitan en un punto común (neutro flotante), modificando la relación fasorial del circuito.
- Ecuación de tensión por fase: Vbobina = Vlínea / √3
- Comportamiento Dinámico: El voltaje efectivo que se aplica a cada bobina se reduce drásticamente al 57.7% del voltaje de línea. Al verse afectada la densidad del flujo magnético, tanto la corriente de línea de irrupción como el par motor disponible en el eje caen a aproximadamente un tercio (~33.3%) respecto a los valores que se obtendrían en una conexión directa en delta.
- La Restricción Técnica: Si bien la reducción de corriente protege térmicamente la red eléctrica de la planta, el torque de arranque disminuye en la misma proporción. Esto significa que el motor dispondrá de un arranque con menor potencia mecánica instantánea, una condición crítica si se arranca con carga completa.
-
Variables Críticas de Decisión en la Ingeniería de Carga
Desde una perspectiva industrial y de confiabilidad, la selección de la conexión permanente o la parametrización de un arrancador por transicióng geométrica (estrella-delta) no debe centrarse en terminologías cualitativas o comerciales como «arranque suave» o «más fuerza». La toma de decisiones en el taller o la sala de control debe justificarse mediante el análisis de tres variables estrictamente medibles:
- Curva del Par Resistente de la Carga Mecánica
Es de carácter obligatorio contrastar la curva torque-velocidad del motor frente a la curva homóloga de la carga acoplada (sea una bomba de desplazamiento positivo, un compresor de pistón, un ventilador industrial o un soplador).
Si el par desarrollado por el motor bajo la configuración Estrella (Y) se sitúa por debajo del par resistente de la carga en cualquier punto del rango de aceleración, el rotor no logrará vencer la inercia del sistema. El motor operará en un régimen de alto deslizamiento prolongado, incrementando drásticamente el consumo de energía sin lograr estabilizarse.
- Tiempo Crítico de Aceleración Estructural
Un torque motor deficitario extiende de forma peligrosa la duración del transitorio de arranque. Este retraso en alcanzar la velocidad síncrona incrementa exponencialmente las pérdidas térmicas por efecto Joule (I^2R) en las barras de la jaula de ardilla del rotor y en las bobinas estatóricas. El calor acumulado eleva rápidamente la temperatura interna de la máquina antes de que el propio ventilador del eje pueda generar el flujo de aire necesario para disiparlo.
- Capacidad y Degradación Térmica del Sistema de Aislamiento
La exposición repetitiva a gradientes térmicos severos debilita la resina y el aislamiento dieléctrico del estator (clasificación Clase F o H). Cada segundo adicional en un transitorio de arranque forzado acelera el envejecimiento térmico del material aislante, induciendo cortocircuitos entre espiras a mediano plazo y reduciendo drásticamente la vida útil real (MTBF) del activo.
Conclusión: Gestión de Activos y Confiabilidad Industrial

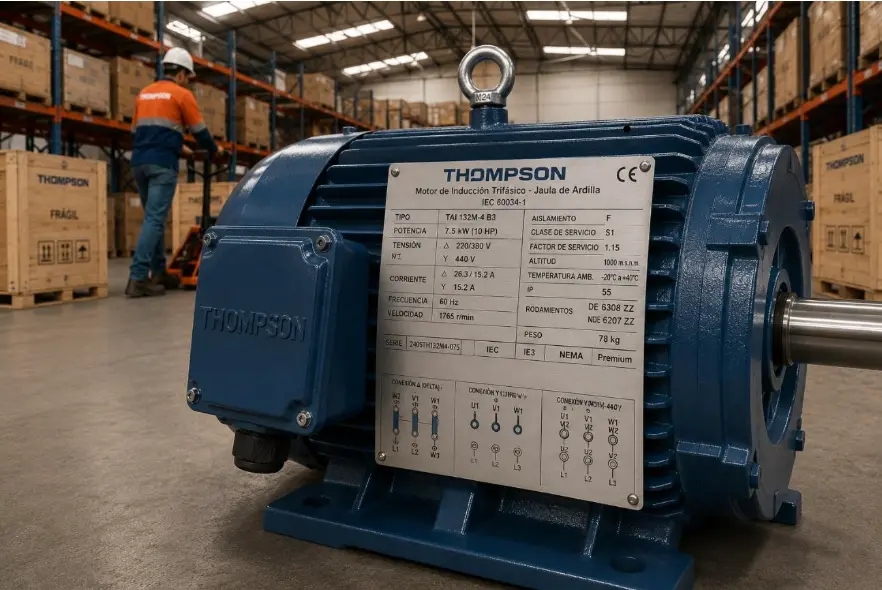

La decisión de cómo cablear o configurar un motor trifásico de 6 terminales no constituye un evento eléctrico aislado de la operación general de la planta; es un factor determinante en el costo total de propiedad (TCO) y en la tasa de fallas prematuras de los sistemas motrices.
Si el departamento de mantenimiento o proyectos no ha verificado formalmente si el par disponible bajo la conexión estrella supera holgadamente el par resistente en todo el rango de aceleración, la configuración elegida carece de criterio técnico completo y expone al equipo a una falla por sobre temperatura. La ingeniería de confiabilidad exige que cada conexión esté plenamente justificada mediante datos contrastados de carga y motor.
