El funcionamiento de las bombas industriales es un pilar fundamental dentro de la infraestructura moderna. Estos equipos permiten desde el suministro de agua potable hasta la transferencia de fluidos en procesos químicos, petroleros, alimentarios e industriales de alta exigencia.

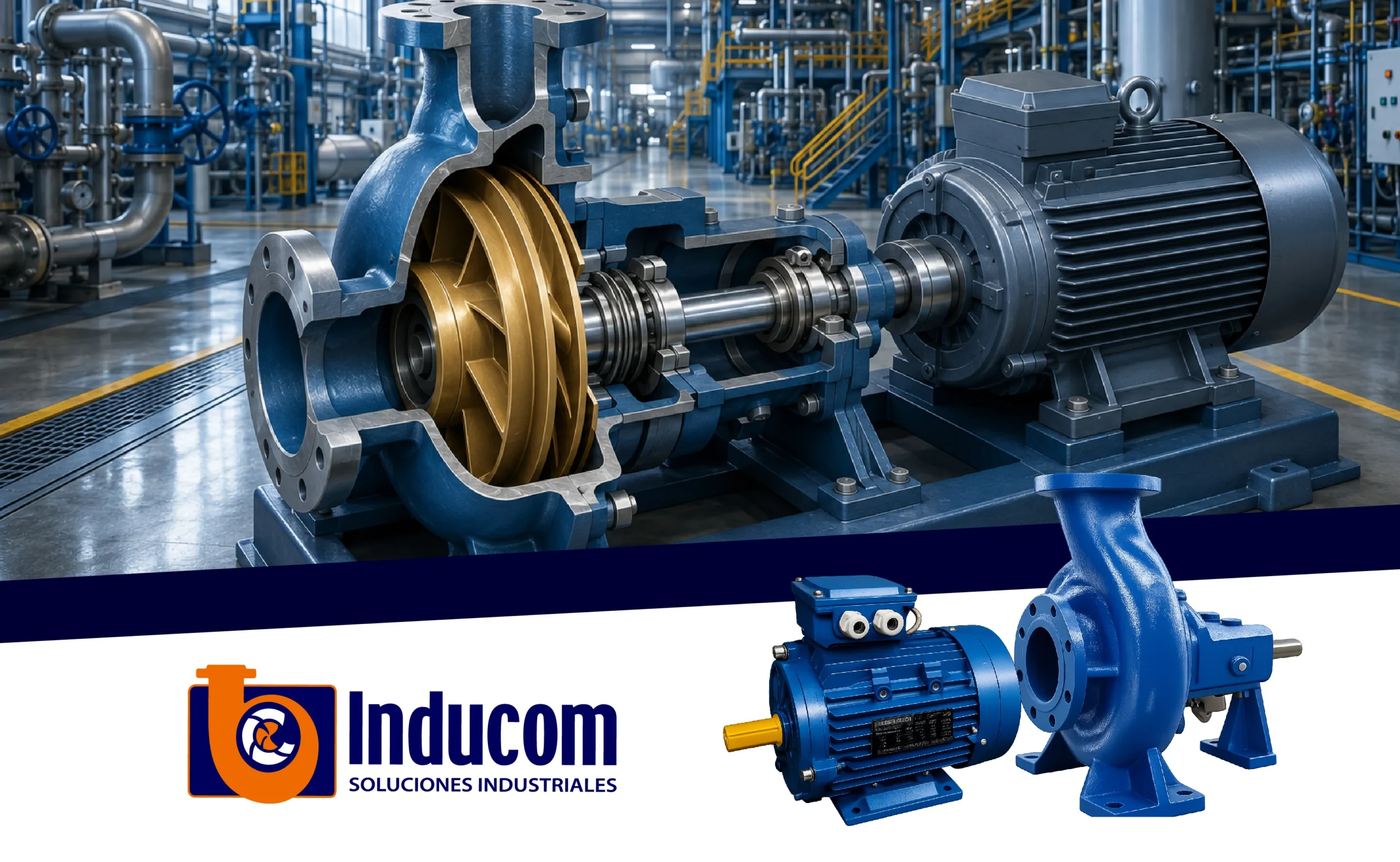

Dentro del amplio campo de la hidráulica, las bombas centrífugas, también conocidas como bombas rotodinámicas, destacan por su capacidad de entregar energía de forma continua al fluido. Esto se logra mediante la acción de un impulsor giratorio, que incrementa la velocidad del líquido y posteriormente transforma parte de esa energía en presión.
Sin embargo, para que esta transferencia de energía sea eficiente, estable y confiable, no basta con que la bomba simplemente “mueva líquido”. Es necesario que opere dentro de sus parámetros adecuados de diseño. Este comportamiento se representa mediante una herramienta técnica conocida como la colina de rendimientos, un mapa que permite visualizar en qué zona la bomba trabaja con mayor eficiencia y menor riesgo operativo.
Fundamentos Hidráulicos: Caudal, Altura y Potencia
Para comprender el rendimiento de una bomba, primero es necesario definir las variables principales que rigen su operación.
El caudal, representado como Q, corresponde al volumen de fluido transportado por unidad de tiempo. La altura manométrica o carga de la bomba representa la energía que el equipo entrega al fluido, expresada comúnmente en metros de columna de líquido.
La relación entre caudal y altura permite determinar la potencia hidráulica, es decir, la energía realmente transferida al líquido. No obstante, la potencia eléctrica consumida por el motor no se transforma por completo en energía útil para el fluido. Durante el proceso existen pérdidas mecánicas, hidráulicas y volumétricas.
El rendimiento, expresado como η, es el indicador cuantitativo que mide qué tan eficiente es esa transformación de energía. En bombas pequeñas o de baja exigencia, este rendimiento puede ser moderado, mientras que en equipos industriales correctamente seleccionados puede alcanzar valores elevados, especialmente cuando trabajan cerca de su punto óptimo.
¿Qué es la “Colina de Rendimientos”?
La colina de rendimientos es una representación gráfica del comportamiento de una bomba frente a diferentes condiciones de operación. En ella se relacionan variables como caudal, altura, velocidad de rotación y eficiencia.
Cuando se analizan distintas curvas de operación de una bomba, especialmente a diferentes velocidades, se forma una especie de mapa hidráulico. En este mapa aparecen zonas de mayor y menor rendimiento, similares a las curvas de nivel de un plano topográfico.
Las líneas que unen puntos de igual eficiencia se conocen como isolíneas de rendimiento. Al agruparlas, se forma una figura semejante a una colina. La zona más alta de esa colina representa el área donde la bomba trabaja con mayor eficiencia, menor turbulencia y mejor estabilidad hidráulica.
Este concepto es especialmente útil porque permite entender que una bomba no tiene un único comportamiento fijo. Su desempeño cambia según el caudal, la presión requerida por el sistema, la velocidad de giro y las condiciones de instalación.
El Punto de Máximo Rendimiento: BEP
En el centro de la zona más eficiente se encuentra el BEP, siglas de Best Efficiency Point, o Punto de Máximo Rendimiento.
Operar cerca del BEP significa que el líquido ingresa y sale del impulsor con menor turbulencia, menor recirculación interna y mejor aprovechamiento de la energía suministrada por el motor.
La importancia del BEP se puede resumir en tres aspectos principales:
- Mayor confiabilidad operativa
Cuando la bomba trabaja cerca de su punto óptimo, los esfuerzos hidráulicos sobre el impulsor, el eje, los rodamientos y los sellos se mantienen dentro de condiciones más estables. Esto reduce vibraciones, desgaste prematuro y fallas mecánicas.
- Mejor aprovechamiento energético
En el BEP, la bomba entrega la mayor cantidad de energía útil al fluido en relación con la energía consumida. Esto permite reducir pérdidas innecesarias y operar con mayor eficiencia.
- Menor riesgo de fallas internas
Trabajar lejos del BEP puede provocar turbulencia, recirculación, incremento de temperatura, vibraciones y esfuerzos radiales elevados. Con el tiempo, estos efectos pueden deteriorar sellos mecánicos, cojinetes, eje, impulsor y carcasa.

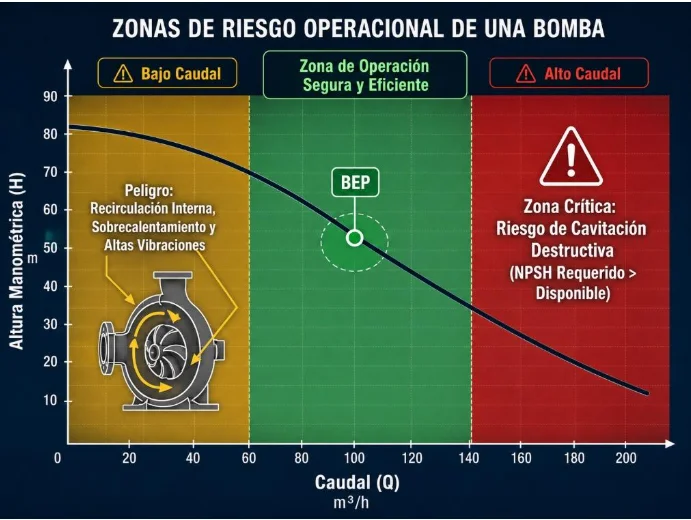

Consecuencias de Operar Lejos del BEP
Cuando una bomba opera fuera de su zona de alta eficiencia, el sistema comienza a trabajar en condiciones menos estables. Esto puede ocurrir tanto por exceso de caudal como por operación a caudales muy bajos.
Operación hacia la derecha de la curva
Cuando la bomba trabaja con caudales superiores a los recomendados, aumenta la demanda hidráulica en la succión. En estas condiciones, el NPSH requerido puede incrementarse y, si el sistema no cuenta con suficiente NPSH disponible, puede aparecer cavitación.
La cavitación ocurre cuando la presión del líquido cae por debajo de su presión de vapor, generando burbujas que luego colapsan violentamente dentro de la bomba. Este fenómeno produce ruido, vibración, pérdida de rendimiento y erosión en componentes como el impulsor.
Un síntoma común de cavitación es un sonido similar al bombeo de piedras o gravilla. Si no se corrige, puede causar daños severos y reducir considerablemente la vida útil del equipo.
Operación hacia la izquierda de la curva
Cuando la bomba trabaja con caudales demasiado bajos, también aparecen problemas. En esta zona puede generarse recirculación interna, aumento de temperatura del líquido, vibraciones y esfuerzos hidráulicos irregulares.
Además, el bajo flujo puede impedir una adecuada refrigeración interna de la bomba, especialmente en aplicaciones donde el propio fluido contribuye a disipar calor o lubricar ciertos componentes.
Por esta razón, muchas bombas tienen un caudal mínimo recomendado, definido por el fabricante. Operar de forma continua por debajo de ese límite puede comprometer la confiabilidad del equipo.
Selección y Operación: Cómo Mantener la Bomba en su Zona Óptima
Para que una bomba trabaje cerca de su BEP y dentro de la zona adecuada de rendimiento, es necesario considerar varios criterios técnicos desde la etapa de selección hasta la operación diaria.
Selección correcta
El punto real de operación de una bomba está determinado por la intersección entre la curva de la bomba y la curva del sistema. Esta última depende de factores como longitud de tubería, diámetro, accesorios, válvulas, pérdidas por fricción, altura estática y condiciones del proceso.
Una bomba sobredimensionada o subdimensionada difícilmente trabajará cerca de su BEP. Por eso, seleccionar una bomba únicamente por caudal o presión puede llevar a errores costosos.
Control de velocidad
El uso de variadores de frecuencia permite ajustar la velocidad de la bomba según la demanda real del sistema. Esto ayuda a desplazar el punto de operación de forma más eficiente que la regulación por estrangulamiento mediante válvulas.
Aunque las válvulas pueden controlar el caudal, también agregan pérdidas de carga al sistema. En cambio, la regulación de velocidad permite adaptar el desempeño de la bomba con menor desperdicio energético y mejor control operativo.
Mantenimiento preventivo
El desgaste del impulsor, los anillos de desgaste, la carcasa o los componentes internos puede modificar la curva original de la bomba. Esto reduce el rendimiento y desplaza el punto de operación.
Por eso, el mantenimiento preventivo debe incluir inspecciones periódicas, verificación de holguras, revisión de sellos, control de vibraciones, medición de temperatura y análisis de desempeño hidráulico.
En ciertos casos, la reconstrucción de componentes o la aplicación de recubrimientos especializados puede ayudar a recuperar dimensiones, reducir pérdidas internas y mejorar la eficiencia del equipo.
Monitoreo de condiciones
La inspección regular de ruido, vibración, temperatura, presión de succión, presión de descarga y consumo eléctrico permite detectar desviaciones antes de que se conviertan en fallas mayores.
Una bomba que empieza a vibrar, calentarse o consumir más energía de lo habitual puede estar operando lejos de su zona óptima, sufriendo cavitación, recirculación o desgaste interno.
Conclusión
La colina de rendimientos no es solo un concepto teórico. Es una herramienta clave para entender cómo opera una bomba y cómo mantenerla dentro de una zona segura, eficiente y confiable.
Operar cerca del BEP permite reducir desgaste, minimizar vibraciones, mejorar el aprovechamiento energético y prolongar la vida útil del equipo. Por el contrario, trabajar lejos de este punto puede generar cavitación, recirculación, calentamiento, inestabilidad hidráulica y fallas prematuras.
En la industria, una bomba bien seleccionada y correctamente operada no solo mueve fluido: sostiene la continuidad del proceso, protege la inversión y evita paradas no programadas.
Por eso, conocer la colina de rendimientos es fundamental para ingenieros, técnicos y responsables de mantenimiento que buscan sistemas más confiables, eficientes y duraderos.
