En el mundo de la ingeniería de fluidos, las bombas centrífugas cumplen un papel fundamental en el transporte de líquidos para aplicaciones industriales, municipales, comerciales y de infraestructura. Dentro de esta familia de equipos, una de las configuraciones más relevantes para aplicaciones de alto caudal es la bomba de doble succión.
A diferencia de una bomba de succión simple, donde el fluido ingresa al impulsor por un solo lado, la bomba de doble succión permite que el líquido entre simultáneamente por ambos lados del rodete. Esta diferencia de diseño genera ventajas importantes en estabilidad mecánica, eficiencia hidráulica, control del empuje axial y reducción del riesgo de cavitación.
Arquitectura y principio de funcionamiento

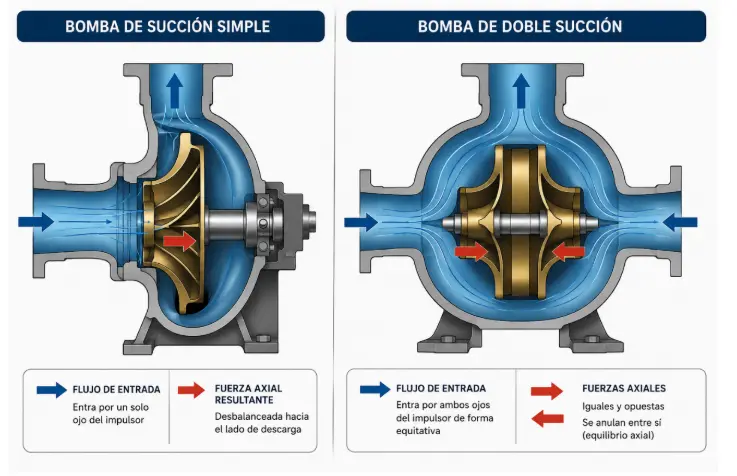

La principal diferencia entre una bomba de succión simple y una bomba de doble succión está en la forma en que el fluido ingresa al impulsor.
En una bomba de succión simple, el líquido entra por un solo ojo de succión y luego es impulsado radialmente hacia la carcasa mediante la fuerza centrífuga. En cambio, en una bomba de doble succión, el impulsor recibe fluido por dos entradas opuestas, distribuyendo el caudal entre ambos lados del rodete.
Este diseño puede entenderse como dos impulsores de succión simple trabajando “espalda con espalda” sobre un mismo eje. El caudal se divide al ingresar a la bomba, atraviesa ambos lados del impulsor y finalmente se descarga hacia la voluta o cámara hidráulica.
Aunque esta configuración es más compleja y suele requerir una inversión inicial mayor, sus beneficios operativos la convierten en una solución altamente eficiente para sistemas donde se requiere mover grandes volúmenes de líquido con estabilidad y confiabilidad.
Ventajas mecánicas: equilibrio del empuje axial
Uno de los principales desafíos en las bombas centrífugas es el control del empuje axial. Este fenómeno se produce por la diferencia de presiones que actúan sobre las caras del impulsor, generando una fuerza resultante en dirección del eje.
En bombas de succión simple, esta fuerza puede ser considerable, especialmente en equipos de alto caudal o alta carga hidráulica. Si el empuje axial no se controla adecuadamente, puede provocar desgaste prematuro de rodamientos, desalineación del eje, vibraciones, daños en sellos mecánicos y fallas internas.

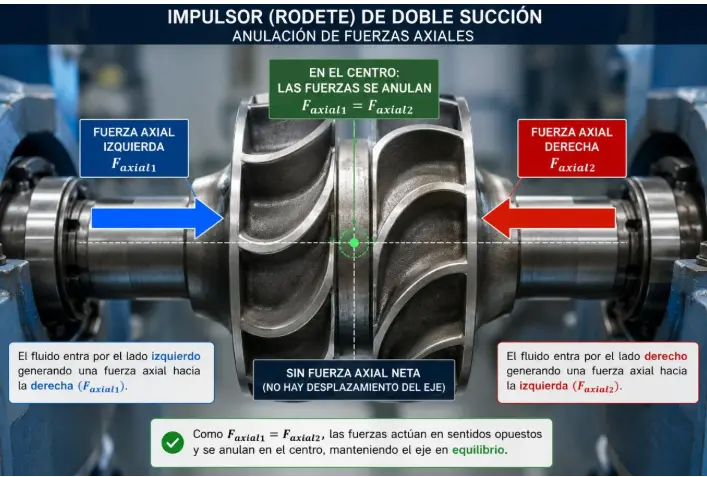

En las bombas de doble succión, el diseño simétrico del impulsor permite que las fuerzas axiales generadas por ambos lados se compensen entre sí. Esto no significa que desaparezcan por completo en todas las condiciones de operación, pero sí que se reducen de manera significativa frente a una bomba de succión simple.
Como resultado, el eje trabaja con mayor estabilidad, los rodamientos soportan menores cargas axiales y el equipo puede operar con menor vibración. Esta condición contribuye directamente a extender la vida útil de componentes críticos como cojinetes, sellos mecánicos, eje e impulsor.
Mayor vida útil de rodamientos y sellos mecánicos
La reducción del empuje axial tiene un impacto directo en la confiabilidad del equipo. Cuando las cargas sobre el eje son menores, los rodamientos trabajan en condiciones más favorables y el sello mecánico mantiene una alineación más estable.
Esto reduce el riesgo de fugas, vibraciones excesivas, calentamiento, desgaste prematuro y paradas no programadas. En aplicaciones industriales donde la continuidad operativa es crítica, esta ventaja puede representar una reducción importante en costos de mantenimiento y tiempos de intervención.
Ventajas hidráulicas: menor riesgo de cavitación
Desde el punto de vista hidráulico, una de las ventajas más importantes de las bombas de doble succión es su mejor comportamiento frente a la cavitación.
La cavitación ocurre cuando la presión en la zona de succión cae por debajo de la presión de vapor del líquido. En ese momento se forman burbujas de vapor que, al colapsar dentro de la bomba, generan golpes microscópicos capaces de erosionar el impulsor, producir ruido, vibración y pérdida de rendimiento.

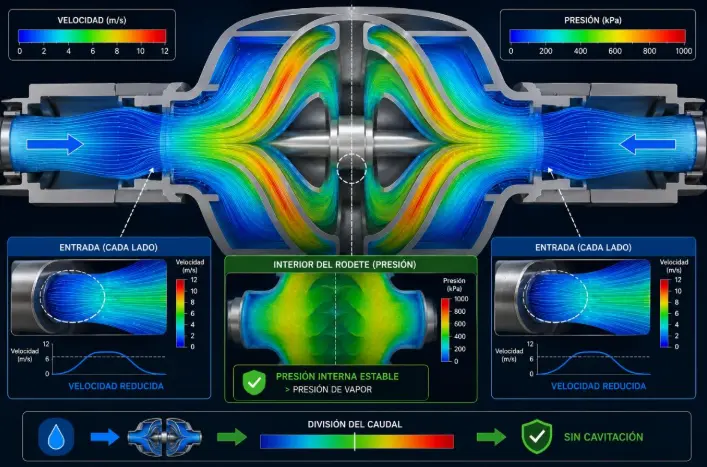

Para evitar este fenómeno, el NPSH disponible del sistema debe ser mayor que el NPSH requerido por la bomba. En una bomba de doble succión, al dividir el caudal entre dos entradas, la velocidad del fluido en cada ojo del impulsor es menor. Esto ayuda a reducir pérdidas en la entrada y favorece condiciones de succión más estables.
Por esta razón, las bombas de doble succión suelen ser una excelente alternativa cuando se manejan altos caudales, condiciones de succión exigentes o sistemas donde la cavitación representa un riesgo operativo importante.
Alta capacidad de caudal
Otra ventaja clave de este diseño es su capacidad para manejar grandes volúmenes de líquido sin necesidad de aumentar excesivamente el tamaño del impulsor o la velocidad de operación.
Al permitir el ingreso del fluido por ambos lados, la bomba puede trabajar con caudales elevados de forma más equilibrada. Esto la convierte en una solución adecuada para sistemas de distribución de agua, plantas industriales, estaciones de bombeo, sistemas contra incendio, redes HVAC y aplicaciones de transferencia de gran escala.
Consideraciones de diseño y costo
Aunque las bombas de doble succión ofrecen importantes ventajas técnicas, su selección debe realizarse considerando varios factores.
En primer lugar, suelen ser equipos más grandes, pesados y costosos que las bombas de succión simple. También requieren una instalación correctamente alineada y una configuración adecuada de tuberías de succión, ya que una mala distribución del flujo puede afectar el equilibrio hidráulico del equipo.

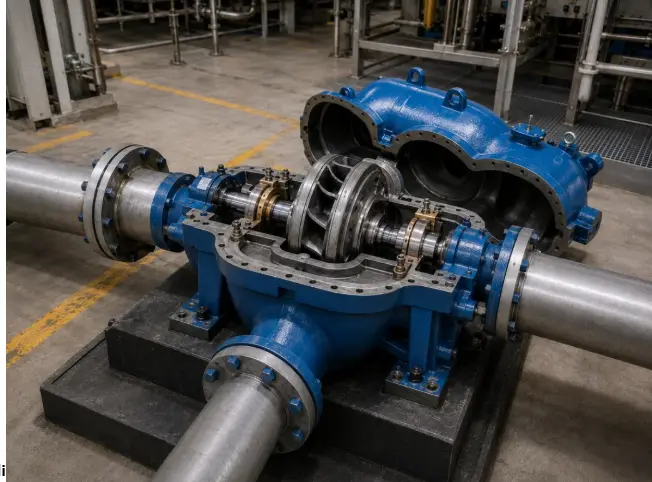

Muchas bombas de doble succión se fabrican con carcasa partida horizontalmente, también conocida como diseño split case. Esta configuración facilita el mantenimiento, ya que permite acceder al impulsor, eje, rodamientos y sellos sin desmontar completamente las tuberías de succión y descarga.
Por lo tanto, aunque la inversión inicial puede ser mayor, el ahorro en mantenimiento, la mayor confiabilidad y la capacidad de operar grandes caudales pueden justificar ampliamente su implementación en sistemas críticos.
Aplicaciones típicas
Las bombas de doble succión se utilizan principalmente en aplicaciones donde se requiere alto caudal, operación continua y confiabilidad mecánica. Entre sus usos más comunes se encuentran:
- Sistemas de suministro de agua municipal.
- Estaciones de bombeo de gran capacidad.
- Sistemas contra incendio.
- Plantas industriales.
- Sistemas HVAC en edificios comerciales e industriales.
- Circulación de agua de enfriamiento.
- Captación y transferencia de agua limpia o agua de proceso.
- Sistemas de riego de gran escala.
Conclusión
Las bombas de doble succión representan una solución eficiente y robusta para aplicaciones donde se requiere mover grandes volúmenes de líquido con estabilidad, confiabilidad y menor riesgo de cavitación.
Su diseño permite equilibrar de forma natural gran parte del empuje axial, reduciendo cargas sobre el eje, rodamientos y sellos mecánicos. Además, al dividir el caudal entre dos entradas de succión, mejora las condiciones hidráulicas de ingreso al impulsor y favorece una operación más estable.
Aunque son equipos más grandes, complejos y costosos que las bombas de succión simple, sus beneficios en vida útil, eficiencia, mantenimiento y continuidad operativa las convierten en una alternativa estratégica para proyectos industriales, municipales y de infraestructura.
En aplicaciones donde la confiabilidad no es negociable, elegir correctamente una bomba de doble succión puede marcar la diferencia entre un sistema estable y una operación expuesta a fallas recurrentes.
