La presente representación corresponde a una referencia visual de las posibles variantes de instalación de un colector de polvo tipo Unimaster. La apariencia, configuración y disposición final del equipo pueden variar según el modelo específico, las condiciones de operación y los requerimientos reales de la planta.
Variantes de instalación de colector Unimaster
Los colectores de polvo de la serie Unimaster de Donaldson Torit son unidades autónomas, compactas y diseñadas para operación intermitente en una amplia variedad de entornos industriales. Estos equipos se han consolidado en el mercado durante más de 40 años gracias a su versatilidad, eficiencia y capacidad para separar partículas sólidas de una corriente de aire dentro de distintos procesos de fabricación.
Dependiendo de las necesidades de la planta, el tipo de polvo generado, el volumen de residuos y la distribución del área de trabajo, el colector Unimaster puede presentarse en diversas variantes de instalación, permitiendo una integración flexible en prácticamente cualquier disposición industrial.
-

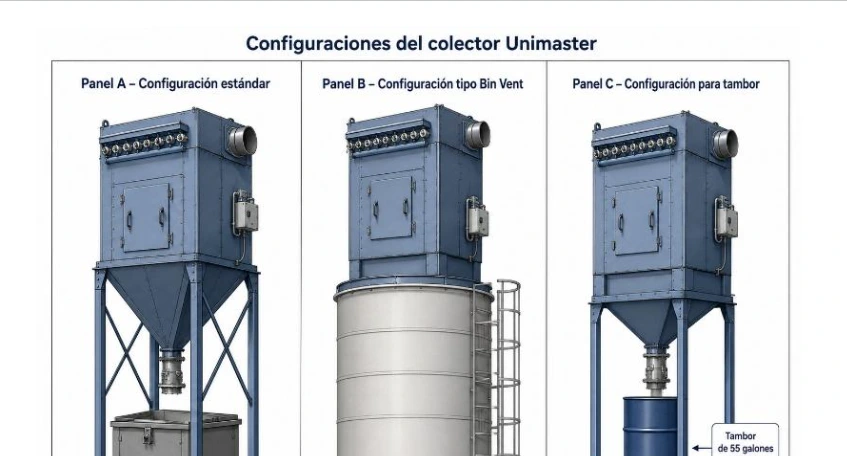

Variantes principales de configuración
La estructura del colector Unimaster permite diferentes configuraciones que modifican su apariencia física, su sistema de descarga y su forma de integración al proceso. Las principales variantes son:
Configuración con base de tolva:
Corresponde a la versión completa del equipo, compuesta por patas de soporte, tolva y contenedor de recolección. Es una opción estándar para aplicaciones donde el polvo debe acumularse y retirarse manualmente de forma periódica.
Configuración tipo “Bin Vent” o ventilación de contenedores Tipo H:
En esta modalidad, el colector se configura sin patas ni tolva, ya que está diseñado para instalarse directamente sobre silos, puntos de transferencia, mezcladores o contenedores de proceso. Su función principal es actuar como respiradero filtrante, permitiendo la salida del aire mientras retiene el material particulado generado durante el movimiento o llenado del recipiente.
Configuración con base para tambor de 55 galones:
Disponible para modelos desde el UMA 150 hasta el UMA 750, esta variante permite utilizar tambores estándar de 55 galones para la acumulación de polvo. Es una alternativa recomendada para procesos que generan mayor volumen de residuos que el que puede manejar un contenedor estándar de 3 pies cúbicos.
-
Dimensiones y selección de modelos
La familia Unimaster ofrece un amplio rango de capacidades de filtración, con áreas de medio filtrante que van desde 40 hasta 750 pies cuadrados. Esta diferencia de capacidad influye directamente en el tamaño, la apariencia y la configuración del equipo.

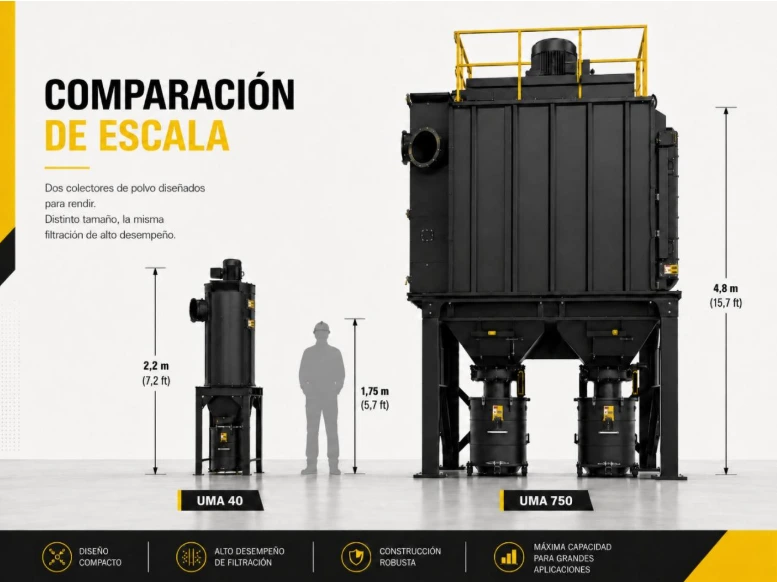

Por ejemplo, un modelo UMA 40 corresponde a una unidad compacta y esbelta, equipada con un contenedor pequeño de aproximadamente 0,75 pies cúbicos. En cambio, un modelo UMA 750 representa una estructura de mayor tamaño, que puede requerir dos contenedores de 3 pies cúbicos o incluso dos tambores de 55 galones para el almacenamiento de residuos.
Para seleccionar el modelo adecuado, se deben considerar factores como el tipo de polvo, el volumen generado, el flujo de aire requerido —medido en CFM o m³/h—, las horas de operación y las condiciones del entorno. En aplicaciones de uso limitado, como talleres o centros educativos con pocas horas de operación diaria, puede ser suficiente un colector unitario pequeño. Sin embargo, en procesos industriales de alta demanda o con operación en varios turnos, es indispensable realizar una evaluación técnica más detallada de la capacidad requerida.
-
Logística de instalación y emplazamiento
Una instalación adecuada es fundamental para garantizar el funcionamiento seguro, eficiente y confiable del colector. Debido a que estos equipos pueden presentar un centro de gravedad elevado, existe riesgo de volcamiento si no se manipulan, fijan o anclan correctamente.
Ubicación:
El colector puede instalarse tanto en interiores como en exteriores. Al definir el punto de instalación, deben considerarse factores como las condiciones sísmicas de la zona, la carga del viento, los niveles de ruido y el acceso para operación y mantenimiento. En algunos casos, el equipo puede superar los 80 dB(A) de presión sonora, por lo que este aspecto debe evaluarse dentro del diseño de planta.
También se debe garantizar un acceso adecuado a las conexiones eléctricas, al sistema de descarga y al contenedor de residuos, facilitando así las labores de inspección, limpieza y mantenimiento preventivo.
Izaje y manipulación:
Para la descarga e instalación del equipo se recomienda el uso de grúas, montacargas u otros medios de izaje adecuados. Deben utilizarse todos los puntos de elevación previstos por el fabricante y emplear conectores apropiados, como horquillas o grilletes, evitando prácticas que puedan generar daños estructurales durante la manipulación.
Anclaje:
Los anclajes deben cumplir con los códigos y normativas locales, además de ser capaces de soportar cargas muertas, vivas, sísmicas y ambientales. De forma general, el diámetro del perno de anclaje suele ser 1/8 de pulgada menor que el diámetro del orificio de la placa base, aunque siempre debe verificarse según las especificaciones del proyecto y del fabricante.
-
Componentes críticos y operación
El diseño del Unimaster integra los componentes necesarios para su funcionamiento, incluyendo ventilador, motor, sistema de agitación automática y controles de operación.

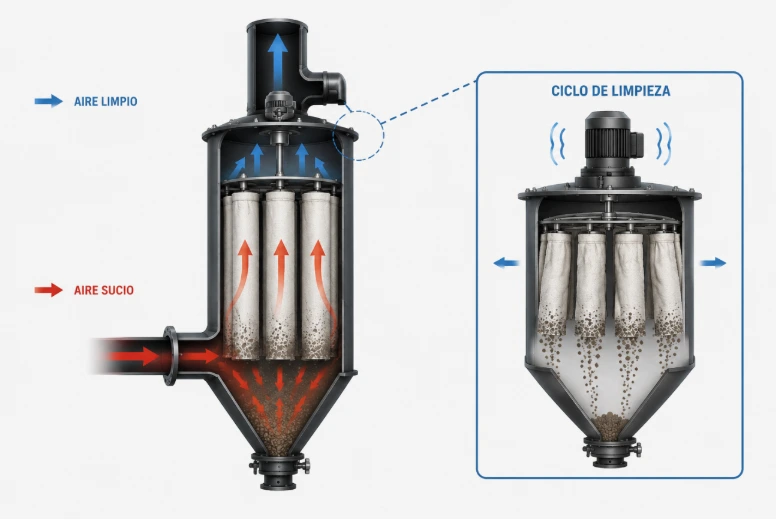

Principio de operación:
Durante el funcionamiento normal, el aire contaminado ingresa al colector. Las partículas más pesadas tienden a caer por efecto de la gravedad hacia la tolva o el sistema de recolección, mientras que las partículas finas quedan retenidas en la superficie exterior de las bolsas filtrantes. El aire limpio pasa a través del medio filtrante y posteriormente es descargado al ambiente o al sistema correspondiente.
Sistema de limpieza por agitación:
A diferencia de otros colectores que utilizan aire comprimido para la limpieza de filtros, el Unimaster emplea un sistema de agitación mecánica. Al tratarse de un equipo diseñado para operación intermitente, el ciclo de limpieza se activa automáticamente después de que el ventilador se detiene. El motor agitador sacude las bolsas filtrantes, permitiendo que el polvo acumulado se desprenda y caiga hacia el contenedor de recolección.
Controlador UMA:
El controlador UMA supervisa la secuencia de operación entre el ventilador y el agitador, asegurando que la limpieza de las bolsas se realice de forma correcta. Este sistema puede operar con alimentación de 50 o 60 Hz, en configuraciones trifásicas o monofásicas opcionales, dependiendo del modelo y los requerimientos eléctricos de la instalación.
-
Seguridad y gestión de polvo combustible
La gestión de polvos combustibles es una responsabilidad crítica dentro del diseño y operación del sistema de captación. En instalaciones donde exista riesgo de incendio o explosión, el colector debe seleccionarse y configurarse conforme a las normativas aplicables, incluyendo lineamientos de seguridad industrial como NFPA, OSHA u otras normas locales vigentes.

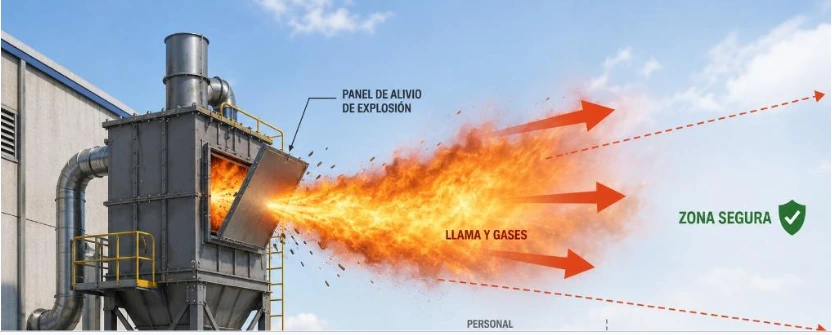

Donaldson ofrece opciones de seguridad como paneles de alivio de explosión y sistemas de ventilación contra deflagraciones, los cuales permiten dirigir la energía generada por una posible explosión hacia una zona segura, lejos del personal y de áreas críticas de la planta.
Es importante considerar que las bases con ruedas pivotantes no son adecuadas para unidades equipadas con paneles de alivio de explosión. Asimismo, para aplicaciones con polvos inflamables o con riesgo electrostático, pueden solicitarse bolsas filtrantes antiestáticas y componentes de conexión a tierra instalados de fábrica.
-
Mantenimiento y accesorios opcionales
Para conservar el rendimiento óptimo del colector, pueden incorporarse accesorios como el medidor Magnehelic®, utilizado para monitorear la presión diferencial entre la cámara de aire limpio y la cámara de aire sucio. Este indicador permite identificar cuándo es necesario inspeccionar, limpiar o reemplazar los filtros.
El mantenimiento del equipo se facilita mediante sistemas de liberación rápida que permiten retirar los elementos filtrantes y vaciar los contenedores de polvo de manera ágil y segura. Una rutina de mantenimiento adecuada contribuye a prolongar la vida útil del equipo, mantener la eficiencia de filtración y reducir riesgos operativos.
Conclusión
La representación referencial del colector Unimaster muestra un equipo altamente adaptable, cuya configuración final dependerá de las condiciones específicas de cada aplicación industrial. Su apariencia puede variar desde una unidad compacta instalada sobre un silo o contenedor, hasta un sistema de mayor tamaño con tolvas, patas de soporte y tambores de recolección.
Por ello, la selección e instalación del colector deben realizarse considerando el tipo de polvo, el volumen de material generado, el flujo de aire requerido, las condiciones del entorno y las normativas de seguridad aplicables en la planta.
