En la ingeniería hidráulica moderna, los sistemas de bombeo han evolucionado de equipos puramente mecánicos a soluciones inteligentes capaces de regular su operación en función de la demanda real del sistema. En este contexto, la serie PX-E de Shimge se presenta como una alternativa compacta para aplicaciones de presurización, integrando bomba, variador de frecuencia, tanque de presión y sistema de control en una sola unidad.
Serie PX-E de Shimge: funcionamiento, códigos de error y control inteligente de presión
Estos equipos están diseñados para mantener una presión constante en la red, ajustando automáticamente la frecuencia de operación del motor según el consumo de agua. Esto permite mejorar la eficiencia energética, reducir arranques innecesarios y ofrecer mayor estabilidad en instalaciones residenciales, comerciales e industriales ligeras.
Sin embargo, al tratarse de equipos con control electrónico integrado, su correcta operación depende no solo de una buena instalación hidráulica y eléctrica, sino también de la interpretación adecuada de sus códigos de error. Comprender estos avisos permite actuar de forma preventiva, evitar daños mayores y prolongar la vida útil del sistema.
La inteligencia detrás de la Serie PX-E
Modelos como la PX203E y la PX404E están diseñados para trabajar con agua limpia en sistemas de presurización. Su funcionamiento se basa en la lectura constante de variables como presión, flujo, voltaje y frecuencia, permitiendo que el controlador ajuste la velocidad del motor según la necesidad de la red.
A diferencia de una bomba convencional que trabaja con arranques y paradas directas, una bomba de frecuencia variable puede modular su operación. Esto reduce golpes hidráulicos, mejora el confort del usuario y disminuye el consumo eléctrico cuando la demanda de agua es parcial.

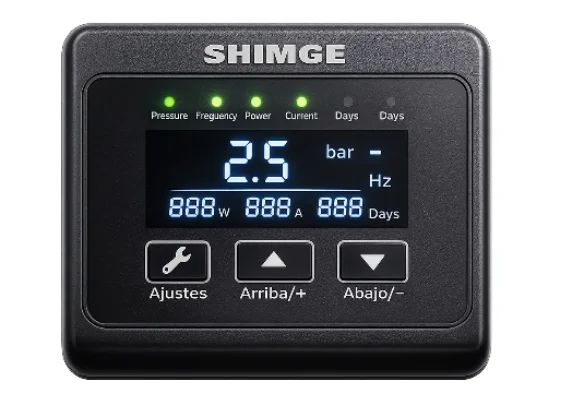

El panel de control digital permite visualizar parámetros como presión, consumo de energía, voltaje, frecuencia, días de funcionamiento y versión del software. Además, incorpora luces de advertencia que identifican fallas relacionadas con voltaje, sensor, falta de agua, motor y, en ciertos modelos, fuga.

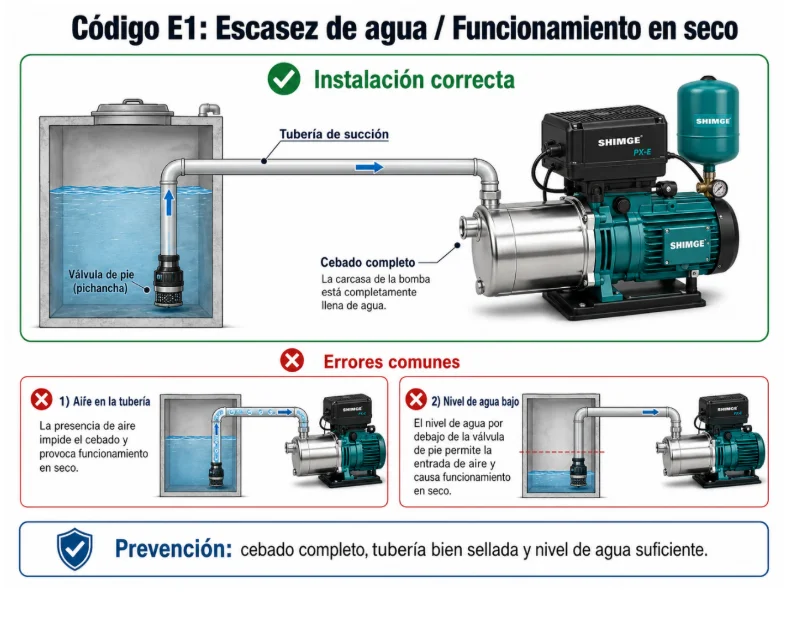

Código E1: escasez de agua o funcionamiento en seco
Uno de los errores más importantes en la serie PX-E es el código E1, asociado a la escasez de agua o funcionamiento en seco. Este fallo se activa cuando la bomba detecta que no existe suficiente agua en la entrada o que las condiciones de succión no permiten una operación segura.
El funcionamiento en seco es una condición crítica para cualquier bomba centrífuga, ya que el agua no solo es el fluido bombeado, sino que también contribuye a la refrigeración y lubricación de componentes internos como el sello mecánico. Si el equipo trabaja sin agua, se puede generar sobrecalentamiento, desgaste prematuro y daño en el impulsor.
Posibles causas del E1
El código E1 puede aparecer por falta de agua en la fuente de abastecimiento, aire atrapado en la tubería de succión, baja presión de entrada, obstrucciones en la línea o una instalación que no cumple con las condiciones mínimas de succión.
También puede presentarse cuando la bomba no ha sido correctamente cebada antes del arranque o cuando existe una entrada de aire en las uniones de la tubería.
Acciones correctivas recomendadas
La primera acción debe ser verificar que la fuente de agua tenga caudal suficiente. Luego, se debe revisar que la presión de entrada sea adecuada y que la tubería de succión no tenga fugas, obstrucciones o bolsas de aire.
También es necesario llenar el cuerpo de la bomba y la tubería de entrada con agua antes de reiniciar el equipo. En instalaciones donde el error se repite con frecuencia, se recomienda revisar técnicamente las condiciones de succión, incluyendo altura de aspiración, pérdidas por fricción y NPSH disponible.
El equipo permite activar o desactivar la protección contra escasez de agua mediante el parámetro F3.1 o F3.0. Para una operación segura, se recomienda mantener activa esta protección, ya que ayuda a evitar daños severos por funcionamiento en seco.
Código E7: rotor bloqueado
El código E7 indica un bloqueo del rotor. Este es un fallo mecánico crítico, ya que significa que el motor intenta operar, pero el eje no logra girar correctamente.
Cuando esto ocurre, la bomba detiene su funcionamiento como medida de protección. Si el equipo continuara energizado con el rotor trabado, podría generarse un aumento excesivo de corriente, sobrecalentamiento del bobinado y daño permanente del motor.
Posibles causas del E7
Este error puede estar relacionado con la presencia de sedimentos, residuos o cuerpos extraños dentro del cuerpo hidráulico de la bomba. También puede deberse a corrosión, incrustaciones, un impulsor atascado o rodamientos deteriorados.
En equipos que han permanecido mucho tiempo sin uso, el rotor puede bloquearse por oxidación interna o por acumulación de material en las partes móviles.
Acciones correctivas recomendadas
La primera revisión consiste en intentar mover manualmente el ventilador para comprobar si el rotor puede girar libremente. Si el movimiento está restringido, no se debe forzar el funcionamiento eléctrico del equipo.
Si el bloqueo continúa, se debe desarmar el cuerpo de la bomba para inspeccionar el impulsor, retirar escombros y limpiar las zonas internas. También se recomienda revisar el estado de los rodamientos, ya que una fricción excesiva puede generar bloqueo mecánico y vibraciones anormales.
Otros códigos de error importantes
Además de E1 y E7, la serie PX-E cuenta con otros códigos de protección que ayudan a diagnosticar fallas eléctricas, electrónicas e hidráulicas.
El código E2 corresponde a una falla del sensor de presión. En este caso, la bomba no puede regular correctamente su frecuencia porque no recibe información confiable del sistema. Se debe revisar el cable del sensor y, si es necesario, reemplazarlo.
El código E3 indica voltaje bajo, mientras que el código E4 indica voltaje alto. Ambos errores están relacionados con inestabilidad en la alimentación eléctrica. La solución consiste en revisar que el voltaje de entrada se mantenga dentro del rango permitido por el equipo.
El código E5 corresponde a exceso de corriente. Puede estar asociado a sobrecarga, problemas eléctricos o condiciones mecánicas que obligan al motor a trabajar por encima de lo normal.
El código E6 indica pérdida de fase, por lo que se debe revisar el estado del bobinado, las conexiones entre el motor y el convertidor de frecuencia, y la continuidad del circuito.
El código E8 corresponde a un error de comunicación entre el teclado y la placa de control. En este caso, se debe revisar el cable plano interno y sus conexiones.
El código E9 indica sobrecalentamiento de la bomba, por lo que se debe verificar la temperatura del agua y las condiciones de ventilación del equipo.
Finalmente, el código E10 está relacionado con fugas en la bomba o en la tubería. Ante este error, se debe inspeccionar la instalación hidráulica y corregir cualquier pérdida visible.
Mantenimiento preventivo
Para garantizar una operación confiable, la serie PX-E requiere mantenimiento preventivo periódico. Después de 2000 horas de funcionamiento, se recomienda revisar piezas de desgaste como rodamientos, sello mecánico, impulsor y juntas internas.
Luego de cualquier reparación o reemplazo de componentes, la bomba debe someterse a una prueba de hermeticidad. Esta prueba permite comprobar que no existan fugas bajo presión y que el equipo pueda volver a operar de forma segura.
También es importante instalar la bomba en un lugar seco, ventilado y accesible para inspección. Si el equipo trabaja a la intemperie, debe contar con protección contra lluvia, radiación solar y condiciones ambientales extremas.
Restauración a configuración de fábrica
Cuando el controlador presenta una configuración inestable o se requiere regresar a los parámetros originales del equipo, la bomba permite realizar una restauración de fábrica.
Con la bomba detenida pero conectada, se presionan simultáneamente las teclas “Ajustes” y “Abajo/-”. El monitor mostrará el código “88888” durante unos segundos, indicando que los parámetros han regresado a su configuración inicial.
Este procedimiento debe realizarse con criterio técnico, ya que al restaurar los valores de fábrica se pueden perder ajustes previamente configurados para una instalación específica.
Conclusión
La serie PX-E de Shimge combina control electrónico, frecuencia variable y protección inteligente para ofrecer un suministro de agua estable y eficiente. Su correcta operación depende de una instalación adecuada, una alimentación eléctrica estable y una lectura precisa de sus códigos de error.
Errores como E1 y E7 no deben interpretarse únicamente como alarmas, sino como advertencias preventivas que protegen el equipo frente a condiciones críticas como falta de agua, funcionamiento en seco o bloqueo mecánico.
Un sistema correctamente instalado, con buena succión, protección eléctrica adecuada y mantenimiento preventivo, reduce significativamente la aparición de fallas y permite aprovechar al máximo los beneficios de la tecnología de bombeo inteligente.
