En la ingeniería mecánica, los engranajes son componentes diseñados para transmitir potencia y movimiento de manera precisa mediante el contacto entre ruedas dentadas. Sin embargo, su capacidad de transmisión está limitada por factores como la generación de calor, las sobrecargas, la calidad del montaje, la lubricación y, especialmente, la fatiga en la superficie y en la base de los dientes.
Pitting y bending en engranajes
La confiabilidad de estos sistemas depende de un equilibrio entre el diseño dimensional, la selección adecuada de materiales, los tratamientos térmicos, la correcta alineación y una lubricación constante que actúe como barrera protectora entre las superficies en contacto.
- El fenómeno del pitting o fatiga superficial

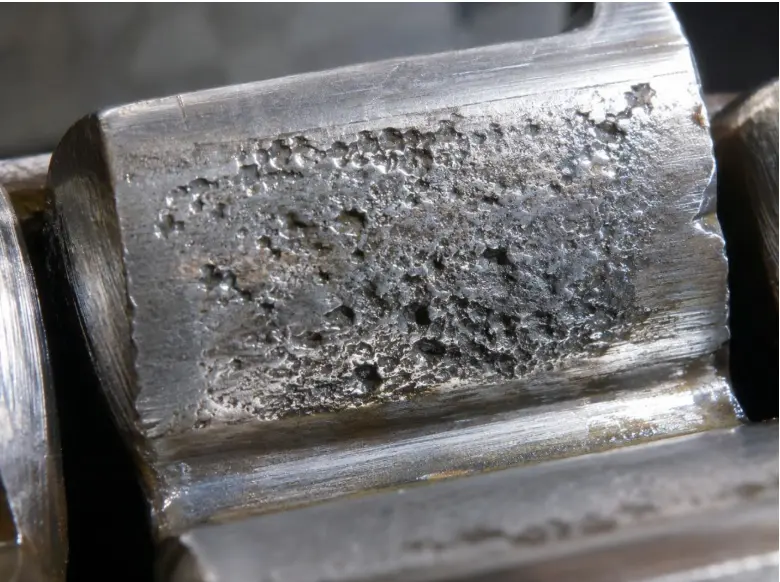

El pitting se define como la formación de pequeñas cavidades, picaduras o poros en la superficie de los flancos de los dientes. Es una manifestación de fatiga superficial causada por esfuerzos de contacto repetitivos que superan la resistencia del material en la zona de engrane.
Causas principales del pitting
Esfuerzos repetitivos y fatiga superficial:
El desgaste por fatiga comienza desde el momento en que el engranaje entra en operación. Las cargas cíclicas generan deformaciones microscópicas en la superficie del diente. Con el tiempo, estas deformaciones pueden originar microgrietas que avanzan hasta provocar el desprendimiento de pequeñas partículas metálicas, formando hoyos o picaduras.
Lubricación deficiente:
La película de lubricante es fundamental para evitar el contacto directo entre los dientes. Cuando esta película se rompe o pierde capacidad de carga, aumenta la fricción, se eleva la temperatura y se reduce la protección entre las superficies. Esto acelera la fatiga superficial y favorece la aparición de pitting.
Contaminación o corrosión localizada:
La presencia de humedad, partículas metálicas, residuos abrasivos o contaminantes químicos en el lubricante puede debilitar la superficie del diente. Estos agentes favorecen la formación de grietas, corrosión localizada y desgaste acelerado, facilitando el desprendimiento de material.
Desalineación:
Una desalineación radial o axial provoca que la carga no se distribuya uniformemente a lo largo del diente. En lugar de trabajar sobre toda el área de contacto, la carga se concentra en puntos específicos o en los extremos del diente, acelerando el daño superficial.
Tipos de pitting según su evolución
Pitting inicial:
Puede aparecer durante la etapa inicial de operación de un par de engranajes nuevos. En algunos casos, este fenómeno se estabiliza cuando las superficies se adaptan entre sí y el área de contacto mejora. Si no progresa, no necesariamente representa una falla grave.
Pitting destructivo:
Es un proceso progresivo que aumenta con el tiempo. A medida que se pierden zonas de contacto sanas, la carga se concentra en áreas cada vez más reducidas, acelerando el deterioro y pudiendo llevar a una falla severa del engranaje.
- El fenómeno del bending o falla por flexión

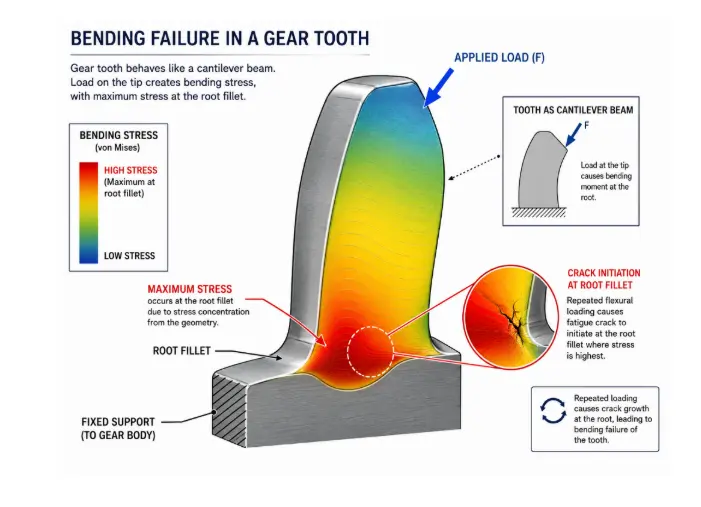

A diferencia del pitting, que afecta principalmente la superficie del diente, la falla por flexión compromete la estructura completa del diente. En este caso, el diente actúa como una viga en voladizo sometida a una carga repetitiva, concentrando los mayores esfuerzos en la raíz.
Causas principales de la falla por flexión
Sobrecarga y esfuerzo de tracción:
La flexión ocurre cuando la fuerza aplicada sobre el diente supera la capacidad resistente del material, especialmente en la zona de la raíz. Si la carga es súbita o excesiva, puede producirse una rotura inmediata por sobrecarga.
Fatiga progresiva:
Cuando el engranaje trabaja durante millones de ciclos de carga, puede generarse una grieta en la base del diente. Esta grieta avanza gradualmente hasta que el diente pierde resistencia y finalmente se fractura.
Selección inadecuada del material:
Si el material no posee la resistencia y tenacidad necesarias, no podrá absorber adecuadamente impactos, vibraciones o esfuerzos cíclicos. Un error común es utilizar engranajes que no cumplen con las especificaciones requeridas para la carga real de trabajo.
Falta de holgura o backlash:
Cuando no existe una holgura adecuada entre los dientes engranados, el sistema puede trabajar forzado. Esto genera calentamiento, fricción excesiva, ruido, sobrecarga mecánica y mayor riesgo de falla.
- Factores transversales: materiales y tratamientos térmicos
Para reducir el riesgo de pitting y bending, se emplean materiales adecuados y tratamientos térmicos que buscan combinar dureza superficial con tenacidad interna.

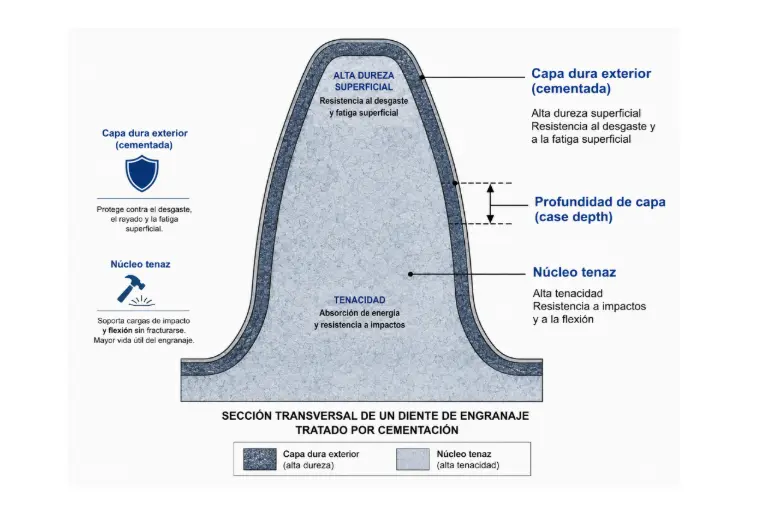

Cementación:
Consiste en enriquecer con carbono la superficie del acero y posteriormente realizar un temple. Este proceso genera una capa exterior de alta dureza, ideal para resistir desgaste y fatiga superficial, mientras conserva un núcleo tenaz capaz de soportar esfuerzos de flexión e impacto.
Nitruración:
Introduce nitrógeno en la capa superficial del material, aumentando la dureza, la resistencia al desgaste y la resistencia a la fatiga superficial.
Perfiles especiales de dientes:
En algunos tipos de engranajes, como los sistemas cónicos con diseños Gleason o Coniflex, se emplean perfiles que ayudan a mejorar la distribución de la carga. Esto permite que, ante pequeñas desalineaciones, el contacto tienda a concentrarse hacia el centro del diente y no en los extremos, reduciendo el riesgo de daño superficial y estructural.
- La importancia de la lubricación
La selección del lubricante depende de la potencia transmitida, la velocidad de giro, la carga, la temperatura de operación y el tipo de aplicación.
Aditivos de presión extrema:
Los aditivos EP ayudan a proteger las superficies cuando existen altas cargas y temperaturas. Su función es evitar el contacto metal con metal y reducir el riesgo de desgaste adhesivo, rayado o daño severo en los dientes.
Efecto de la temperatura:
El calor excesivo reduce la viscosidad del aceite y debilita la película lubricante. Esto puede provocar pérdida de protección, aumento de fricción, decoloración del metal y deterioro de la dureza superficial.
Contaminación del lubricante:
Partículas como arena, limaduras metálicas o residuos sólidos actúan como abrasivos dentro del sistema. Este tipo de contaminación acelera el desgaste, genera rayaduras y favorece la aparición de pitting.
- Prevención y mantenimiento proactivo
Para asegurar la confiabilidad y prolongar la vida útil de los engranajes, es necesario implementar programas de mantenimiento preventivo y monitoreo continuo.
Inspección periódica:
La revisión visual y técnica de los dientes permite detectar pitting, desgaste, rayaduras, grietas o señales de sobrecarga en etapas tempranas. Esto facilita corregir problemas de lubricación, alineación o montaje antes de que se conviertan en fallas graves.

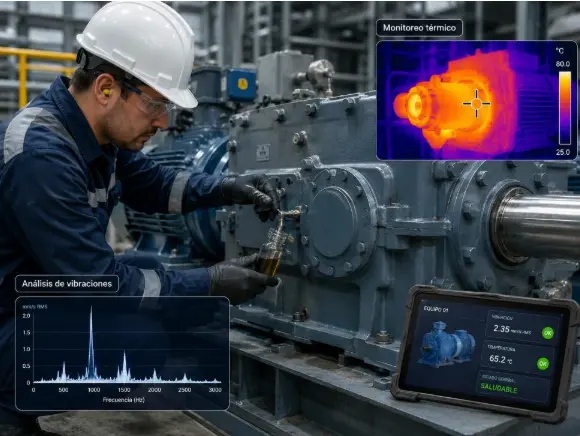

Monitoreo de vibraciones:
El aumento de ruido o vibración puede indicar desgaste, desalineación, dientes dañados o fracturas por fatiga en desarrollo. El análisis de vibraciones permite detectar anomalías incluso en etapas iniciales.
Control del aceite:
El lubricante debe mantenerse limpio, con el nivel correcto y dentro de los intervalos de cambio recomendados. El análisis periódico del aceite permite identificar contaminación, degradación térmica, presencia de partículas metálicas o pérdida de propiedades.
Ajuste de montaje:
Respetar la distancia entre centros, la alineación, el backlash y las condiciones de montaje asegura que el engranaje trabaje correctamente sobre su círculo de paso, distribuyendo las cargas de forma adecuada.
Conclusión
Las fallas por pitting y bending no son inevitables. Generalmente son consecuencia de una pérdida del equilibrio operativo del sistema. El pitting se controla mediante una superficie resistente, una lubricación adecuada, control de contaminación y correcta distribución de carga. El bending, en cambio, se previene con un diseño robusto, materiales apropiados, buena tenacidad del núcleo y control de sobrecargas.
En definitiva, la durabilidad de un engranaje depende de una correcta selección desde la fase de ingeniería, un montaje preciso, una lubricación adecuada y un mantenimiento preventivo que permita detectar fallas antes de que se vuelvan críticas.
