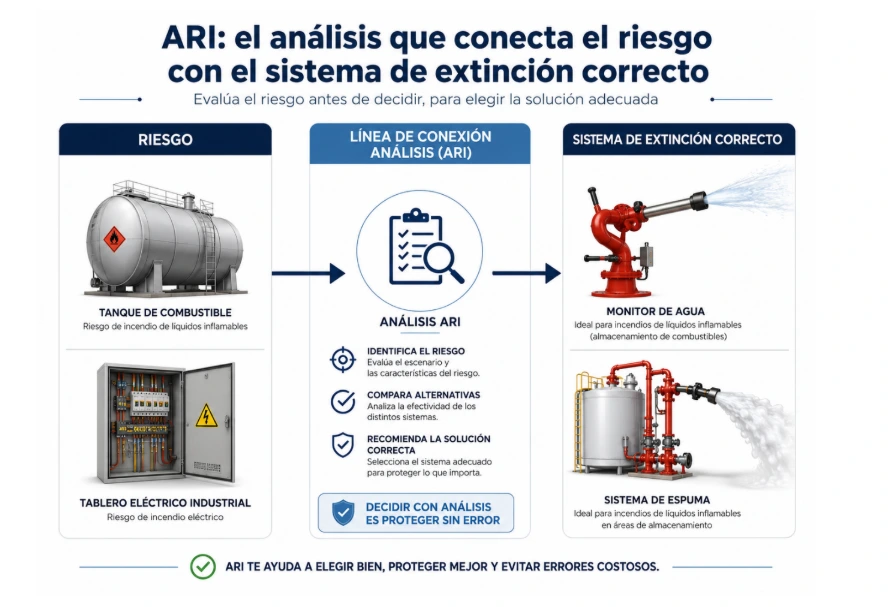

El Análisis de Riesgo de Incendio (ARI) es una herramienta fundamental dentro de la ingeniería de protección contra incendios. Su objetivo es evaluar escenarios críticos de incendio, determinar sus posibles consecuencias y definir las medidas de prevención, control y mitigación necesarias para proteger vidas, bienes, operaciones y el medio ambiente.
A diferencia de otros estudios de riesgo orientados principalmente a estimar probabilidades de ocurrencia, el ARI trabaja sobre escenarios específicos de incendio. Es decir, se analiza qué ocurriría si un determinado evento se presenta y qué recursos serían necesarios para controlarlo de forma segura y efectiva.
Concepto y objetivos del análisis
La ingeniería de seguridad contra incendios aplica principios científicos y técnicos para reducir pérdidas humanas, daños materiales, interrupciones operativas e impactos ambientales. En este contexto, el ARI permite identificar condiciones de riesgo, cuantificar demandas de protección y definir soluciones técnicas acordes al nivel de exposición de cada instalación.
Los objetivos principales de un ARI son:
- Proteger la vida de los ocupantes y del personal operativo.
- Facilitar condiciones seguras para la intervención de brigadas o cuerpos de bomberos.
- Evitar la pérdida total de la propiedad y reducir los daños materiales.
- Asegurar la continuidad operativa o una rápida recuperación después del evento.
- Minimizar impactos ambientales derivados del incendio, explosión, humo, derrames o productos de combustión.
Metodología para realizar un ARI
Para desarrollar un análisis de riesgo de incendio de forma técnica, se debe seguir una metodología ordenada que permita identificar los escenarios críticos y dimensionar correctamente los sistemas de protección.
- División por áreas de fuego
El primer paso consiste en dividir la instalación en áreas de fuego. Cada área debe analizarse como una sección independiente, considerando barreras físicas, muros resistentes al fuego, techos, pisos, distancias de separación o cualquier elemento que limite la propagación del incendio.
Esta división permite evaluar cada zona según su nivel de riesgo, carga combustible, exposición y necesidad de protección.
- Identificación del escenario de incendio
Una vez definidas las áreas de fuego, se identifican los escenarios de incendio más representativos o críticos. Para ello se consideran posibles puntos de ignición, fugas, derrames, fallas mecánicas, equipos energizados, materiales inflamables y condiciones operativas.
En instalaciones industriales, los escenarios suelen estar asociados a tanques, bombas, compresores, tuberías, bridas, sellos mecánicos, válvulas, tableros eléctricos o zonas de almacenamiento.
- Clasificación del tipo de fuego
Luego se debe clasificar el tipo de fuego esperado según los materiales presentes. No es lo mismo proteger un área con sólidos combustibles que una zona con líquidos inflamables, gases, aceites, productos químicos o equipos eléctricos.
Esta clasificación permite definir el agente extintor más adecuado y el tipo de sistema requerido: agua, espuma, polvo químico, CO₂, agentes limpios, rociadores, hidrantes, monitores o sistemas de agua pulverizada.
- Selección de normativa aplicable
Cada escenario debe evaluarse bajo normas, prácticas recomendadas o guías técnicas reconocidas. Entre las referencias más utilizadas se encuentran normas NFPA, API, criterios de aseguradoras, códigos locales y estándares internos de la industria.
La selección normativa dependerá del tipo de instalación, el producto manejado, el nivel de riesgo, la ocupación, la infraestructura existente y los objetivos de protección definidos.
- Definición del sistema de combate o protección
Con base en el escenario y la normativa aplicable, se define el sistema de protección más adecuado. Este puede incluir:
- Red de hidrantes.
- Monitores contra incendio.
- Sistemas de rociadores automáticos.
- Sistemas de agua pulverizada.
- Sistemas de espuma.
- Sistemas de detección y alarma.
- Sistemas de diluvio.
- Protección pasiva contra fuego.
- Válvulas de seccionamiento y aislamiento.
El objetivo no siempre será extinguir de inmediato el fuego. En muchos casos industriales, la prioridad puede ser controlar la combustión, enfriar equipos expuestos, evitar propagación y permitir el cierre seguro del proceso.
- Cálculo de necesidades de agua
Una etapa clave del ARI es determinar la demanda de agua contra incendio. Para ello se calculan los caudales requeridos para control, extinción, enfriamiento o protección por exposición.
Este cálculo se realiza utilizando densidades de aplicación, áreas protegidas, superficies expuestas, duración requerida del evento y condiciones específicas del riesgo. Las unidades más comunes son gpm/ft² o L/min/m², dependiendo del sistema de diseño utilizado.
Variables necesarias para definir los escenarios
Para construir un escenario de incendio confiable, se deben recopilar datos técnicos de la instalación. Entre los más importantes están:
- Dimensiones físicas del área o equipo protegido.
- Tipo de materiales almacenados o procesados.
- Inflamabilidad, combustibilidad o peligrosidad de las sustancias.
- Materiales de construcción de la edificación.
- Número de personas expuestas.
- Equipos de proceso involucrados.
- Presencia de tanques, bombas, compresores, tuberías o recipientes a presión.
- Puntos críticos de fuga, como bridas, válvulas, sellos mecánicos o conexiones.
- Sistemas existentes de detección, alarma, drenaje y contención.
Mientras más precisa sea esta información, más confiable será el dimensionamiento del sistema de protección.
Diferencia entre ARI y análisis de riesgos de proceso
El Análisis de Riesgo de Incendio no debe confundirse con un Análisis de Riesgos de Proceso.
El análisis de riesgos de proceso busca identificar causas, frecuencias, probabilidades y consecuencias mediante herramientas como HAZOP, árboles de falla, árboles de eventos o índices de riesgo.
En cambio, el ARI se enfoca principalmente en evaluar escenarios de incendio y definir qué recursos se necesitan para enfrentarlos. Su resultado práctico suele ser el dimensionamiento de sistemas de protección, especialmente caudales de agua, reserva contra incendio, bombas, redes, hidrantes, monitores y sistemas fijos de aspersión.
Ejemplo de aplicación en una estación de compresión
En una estación de compresión de gas natural, el ARI permite identificar los equipos críticos y calcular la demanda de protección para cada uno.
Trampas de diablos
Las trampas de diablos pueden representar un punto crítico por presencia de gas, condensados o hidrocarburos. Para su protección, se calcula el área expuesta y se aplica una tasa de diseño definida por la normativa o el criterio de ingeniería correspondiente.
El resultado es una demanda específica de agua para control, enfriamiento o protección por exposición.

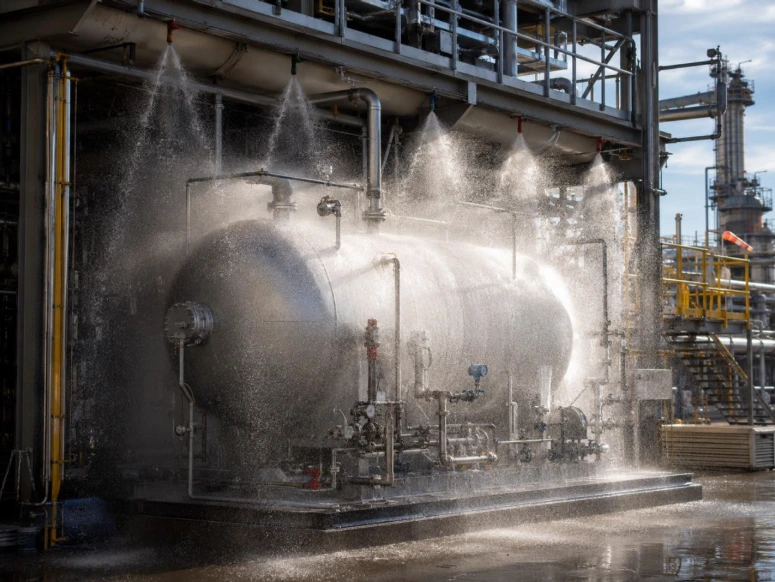

Separadores de condensados
Los separadores de condensados manejan fluidos inflamables o combustibles, por lo que el objetivo principal suele ser evitar el sobrecalentamiento del recipiente y reducir el riesgo de propagación.
En este caso, se calcula la superficie total expuesta del recipiente, incluyendo cuerpo y tapas, para determinar el caudal de enfriamiento requerido.
Compresores
Los compresores son equipos dinámicos que pueden incluir sistemas de lubricación, gas combustible, superficies calientes, sellos, vibración y puntos potenciales de fuga.
Por este motivo, pueden requerir sistemas de agua pulverizada, detección, paro de emergencia, aislamiento del flujo y protección directa sobre el equipo. En estos escenarios, el diseño busca controlar el incendio, proteger equipos adyacentes y dar tiempo para ejecutar un paro seguro del proceso.

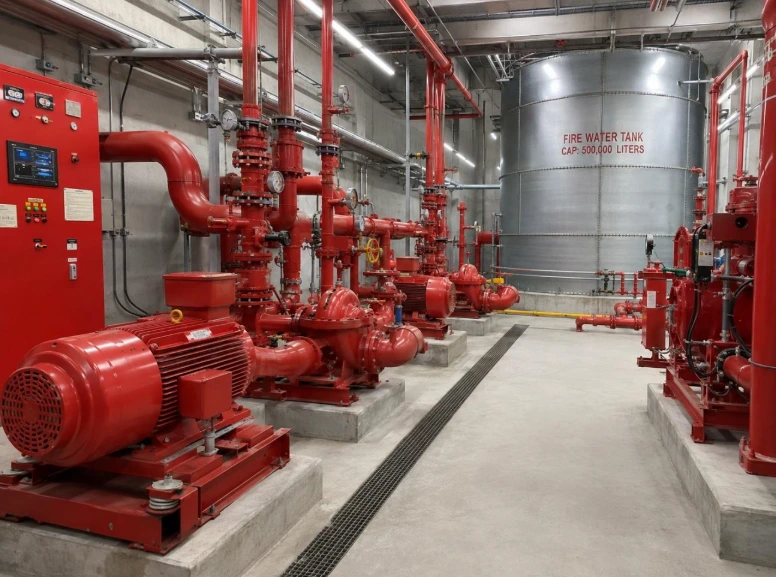

Selección de bomba contra incendio y reserva de agua
Una vez identificado el escenario más demandante, se selecciona la infraestructura principal del sistema contra incendio.
Capacidad de bombeo
La bomba contra incendio debe seleccionarse para cubrir la demanda hidráulica del escenario crítico, considerando caudal, presión, pérdidas por fricción, elevación, simultaneidad de sistemas y margen de seguridad.
Además, debe revisarse su curva de desempeño para garantizar que pueda operar de forma adecuada tanto en su punto nominal como en condiciones de mayor caudal, de acuerdo con los criterios normativos aplicables.
Reserva de agua
La reserva de agua se calcula multiplicando el caudal requerido por el tiempo mínimo de operación del sistema.
Por ejemplo, si el escenario crítico demanda un caudal determinado durante 120 minutos, el tanque debe contar con el volumen suficiente para mantener el suministro sin interrupciones durante ese periodo.
Este volumen debe considerar el riesgo de la instalación, los sistemas que operarían simultáneamente y los criterios establecidos por la norma o autoridad competente.
Conclusión
El Análisis de Riesgo de Incendio no termina con el cálculo de caudales. Sus resultados deben integrarse a la ingeniería básica y de detalle del sistema contra incendio.
Esto incluye el trazado de redes de tuberías, ubicación de bombas, tanques, válvulas, hidrantes, monitores, sistemas de aspersión, detección, alarma y zonas de seccionamiento.
Un ARI bien desarrollado permite que, ante una emergencia real, el sistema diseñado entregue el caudal y la presión necesarios en los puntos críticos de la instalación. De esta manera, se protege la vida del personal, se reducen pérdidas materiales y se fortalece la continuidad operativa de la planta.
